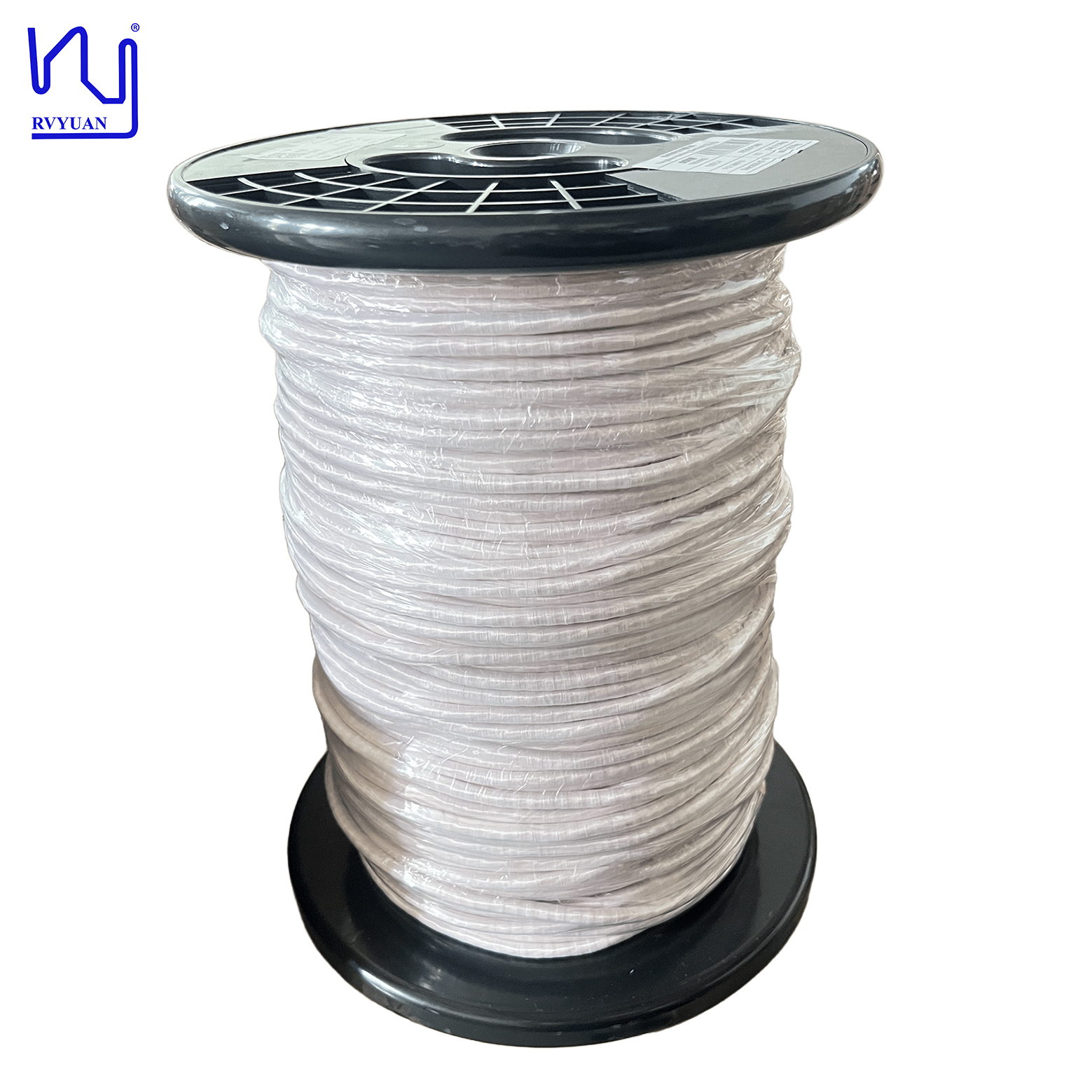

USTC/ETFE/PI/PET Copper Litz Wire 0.07mmx2600 Nylon Serving Litz Wire Para Transformadores de Alta Frequência
ONilo Servindo Litz WireÉ concebido para aplicações de enrolamento de alto desempenho que exigem condutividade estável e isolamento fiável.00,07 mm de poliuretano esmaltado de cobre de núcleo únicoIsso é...Soldável para fácil montagemNo interior, o condutor é construído com2600 fios torcidos, formando uma estrutura fina de litz para ajudar a melhorar a distribuição de corrente e reduzir a perda de CA em projetos sensíveis à frequência.
Para protecção mecânica e fiabilidade a longo prazo, o feixe litz écom uma camada de fibras sintéticas,Esta camada externa aumenta a resistência à abrasão e proporciona um desempenho de isolamento consistente durante a fabricação e a operação.
Para corresponder melhor aos diferentes requisitos de aplicação, também oferecemos alternativas avançadas, incluindoFios de litz com fita adesiva,Fios de PET mylar litz, eArame de litz triplo isolado de ETFECada tipo de fio suporta a personalização, para que possa escolher o sistema de isolamento que melhor se adapte ao seu ambiente de enrolamento, às necessidades de manuseio e aos requisitos de desempenho elétrico.
Comparação rápida dos casos de utilização:
· De fibras sintéticasIdeal para transformadores e inductores de alta frequência em geral, onde o isolamento equilibrado, a flexibilidade e a resistência à abrasão são fundamentais.
· Fios de litz com fita adesiva:Melhor paratemperatura mais elevada e durabilidade do isolamento mais exigente, comumente utilizado em electrónica industrial e de potência.
· Fios de PET mylar litz:Adequado para espessura de isolamento econômica e propriedades dielétricas estáveis para muitos produtos de bobina.
· Fios de litz triplo isolados de ETFE:Concebido paraProteção forte e resistência ao ambiente hostil, especialmente quando forem necessárias camadas de isolamento adicionais.
Nós apoiamosCustomização de pequenos lotescomMOQ 20 kg, ajudando-o a passar da I&D para a produção de forma eficiente.
Principais aplicações
Utilizado emTransformadores de alta frequência, inductores, bobinas de arame para conversores de potência, carregadores, circuitos sensíveis à EMI e componentes eletromagnéticos de precisão, incluindo o enrolamento de áudio e de RF, quando o desempenho com baixas perdas e o isolamento fiável são importantes.
Especificações técnicas
|
Ponto
|
TecnologiaRequisito
|
Amostra 1
|
Amostra 2
|
|
Fios simples Diâmetro mm
|
0.079-0.091
|
0.084
|
0.087
|
|
Conductor Diâmetro
|
0.07± 0.003
|
0.068
|
0.070
|
|
O. D. mm
|
≤5.94
|
5.42
|
5.77
|
|
Resistência Ω/m(20°C)
|
≤0.001919
|
0.001744
|
0.001761
|
|
Dieléctricos Força v
|
≥1600
|
3700
|
3800
|
|
Furo de alfinete
|
Max. - O quê?102m
|
13
|
15
|
|
Capacidade de soldar
|
Temp:390±5°C25s
Superfície lisa, sem buraco de alfineteNão há resíduos
|
√
|
√
|
Perguntas frequentes
1. Em que se diferenciam os seus produtos dos dos concorrentes?
Oferecemos uma gama completa de produtos de arame magnético de alta frequência, incluindo arame litz, arame de cobre retangular esmaltado, arame de cobre esmaltado redondo, arame triplo isolado, etc.,para satisfazer vários requisitosApoiamos a personalização de pequenos lotes, garantindo qualidade e entrega mesmo durante a sua fase de P&D ou inicialização.
2- Cobram uma taxa de molde?
A taxa de molde é aplicada para produtos especiais personalizados, e o valor depende das especificações específicas.
3Tem uma quantidade mínima de encomenda (MOQ)?
Sim, o MOQ é determinado com base na especificação e no tipo de fio.
4Que equipamento de teste tem?
Medidor de diâmetro a laser, testador de faíscas de alta tensão, testador de alongamento, testador de resfriamento, testador de resistência à tensão, testador de soldurabilidade, testador de resistência, etc.
5Quais são as suas categorias específicas de produtos?
Arame de Litz, arame de cobre retangular esmaltado, arame magnético, arame auto-ligado, arame TIW (arame triplo isolado), arame OCC, arame prateado, arame platado.
6Para que clientes ou mercados são adequados os seus produtos?
Os nossos produtos são ideais para aplicações que exigem soluções de alta eficiência e poupança de espaço em ambientes AC de alta frequência, incluindo eletrónica de potência e fontes de alimentação, carregadores de veículos elétricos,Sistemas de carregamento sem fios, energia verde, comunicações e TI, equipamento médico, robôs industriais, servomotores, etc.
7Para que países ou regiões exportou?
Os principais mercados incluem a Europa e os EUA, bem como a Coreia do Sul, Japão, Índia e Sudeste Asiático.
8Os seus produtos são rentáveis?
Oferecemos uma gama completa de produtos com alta qualidade, curtos prazos de entrega e suporte para personalização e lotes mistos, atendendo às suas necessidades de compra única.
9Como mantém a informação do cliente confidencial?
Podemos assinar um acordo de confidencialidade (NDA) a pedido e comprometemo-nos a respeitar estritamente os seus termos durante todo o processo de cooperação.
Imagem do produto
