Fio Litz ultrafino de 0,03 mm x 4000 fios coberto de seda natural - projetado para enrolamentos de transformadores de alta frequência
EUNo projeto de transformadores de alta frequência, especialmente para as atuais fontes de alimentação comutadas (SMPS), conversores ressonantes e topologias flyback, as perdas nos enrolamentos representam uma limitação importante na eficiência e no desempenho térmico. Nosso fio Litz ultrafino de 0,03 mm x 4000 fios coberto com seda natural foi projetado especificamente para resolver exatamente esses problemas, fornecendo a melhor mitigação de perda de CA do setor para aplicações desafiadoras de transformadores.
Construção Avançada para Resistência AC Minimizada
Vista da camada condutora de cobre multifilamentos: 4.000 fios de cobre esmaltado soldáveis, isolados individualmente, com diâmetro de apenas 0,03 mm cada. As torções dos fios são torcidas em um passo calculado que garante uma equalização de corrente constante entre todo o grupo. Enrolar um transformador de alta frequência dessa maneira reduz o efeito pelicular e o efeito de proximidade, que são as principais fontes de perdas por correntes parasitas em condutores sólidos. O envoltório externo natural de seda, a dupla função deste envoltório atua como barreira dielétrica extra entre as camadas do enrolamento e uma almofada flexível que protege os delicados fios finos da quebra no processo de enrolamento, diminuindo a taxa de quebra e aumentando o rendimento da produção.
Benefícios Críticos para Projeto de Transformadores
Quando usado em enrolamentos de transformadores, este fio Litz oferece três benefícios concretos. Primeiro, reduz significativamente a resistência CA (Rac) nas frequências operacionais de 50kHz para alguns MHz, resultando em menos perdas de cobre (I²R) e, portanto, em temperatura operacional mais baixa. Em segundo lugar, graças à menor geração de calor, os projetistas podem aumentar a densidade de potência colocando mais watts em núcleos menores do transformador. Terceiro, o isolamento natural de seda tem boa resistência dielétrica e pode manter-se integral sob estresse de alta tensão, para que possa ser usado para enrolamento primário e secundário de conversor de energia isolado.
Além dos transformadores – Versatilidade estendida
Embora os enrolamentos do transformador sejam de grande resistência, este fio é muito adequado para uso em outras peças passivas de alta frequência. Ele é amplamente utilizado em indutores de alta corrente para conversores CC-CC, bobinas de modo comum para filtragem EMI e magnetismo planar onde flexibilidade é necessária. A combinação de trançado ultrafino e isolamento de seda também fornece a melhor solução para transformadores de saída para audiófilos e fontes de alimentação de nível médico, onde o desempenho e a baixa distorção são essenciais. Personalização total com base nas suas necessidades de enrolamento Entendemos que o projeto do seu transformador pode ser qualquer coisa, desde um pequeno transformador flyback para um produto eletrônico de consumo até um enorme transformador de tração para seus acionamentos industriais. Qualquer coisa intermediária Basta perguntar. Estamos abertos a qualquer tipo de modificação.
Personalização total adaptada às suas necessidades de enrolamento
Enquanto transformador enrolamentoO fio é feito para ser resistente e é adequado para outros componentes baseados em alta frequência. É amplamente utilizado em indutores de alta corrente para conversores CC-CC, bobinas de modo comum para filtragem de interferência eletromagnética (EMI) e magnetismo planar em aplicações que exigem flexibilidade. Com sua tecnologia de torção ultrafina e o uso de seda como material de isolamento, é também a solução recomendada para transformadores de saída audiófilos e fontes de alimentação de nível médico onde alto desempenho e baixa distorção são essenciais. Personalização total de acordo com suas necessidades de enrolamento Percebemos que o projeto do seu transformador pode ser tão pequeno quanto um minúsculo transformador flyback para um dispositivo eletrônico de consumo ou tão grande quanto um transformador de tração gigante para seus acionamentos industriais.
Sabemos que os departamentos de P&D geralmente precisam de pequenas quantidades para prototipagem e testes. Temos orgulho de oferecer suporte a pedidos personalizados de pequenos lotes e fornecer resposta rápida para solicitações de amostras. Quer suas necessidades sejam de alguns medidores para testes de laboratório ou de uma produção completa para sua próxima geração de fontes de alimentação, nossa equipe de engenharia está pronta para trabalhar com você. Entre em contato conosco hoje e criaremos uma solução de fio Litz personalizada para maximizar a eficiência, confiabilidade e economia do seu transformador.
Especificações Técnicas
| Parâmetro |
Requisito Técnico |
Medição de amostra |
| Diâmetro de fio único (mm) |
0,038-0,046 |
0,040 |
| Condutor (mm) |
0,03±0,003 |
0,031 |
| Diâmetro Externo (mm) |
≤3,43 |
3.13 |
| Resistência (Ω/km) |
≤7,43 |
6.616 |
| Resistência Dielétrica (kV) |
≥0,2 |
2.8 |
| Passo (mm) |
50±2 |
50 |
| Número de fios |
4000 |
4000 |
Aplicativos
Ideal para transformadores de alta frequência, equipamentos médicos, aplicações aeroespaciais, sensores de precisão e produtos de áudio onde a integridade e flexibilidade do sinal são críticas. Também adequado para módulos de energia em fontes de alimentação de consumo, automotivas e industriais que exigem excelente dissipação de calor.

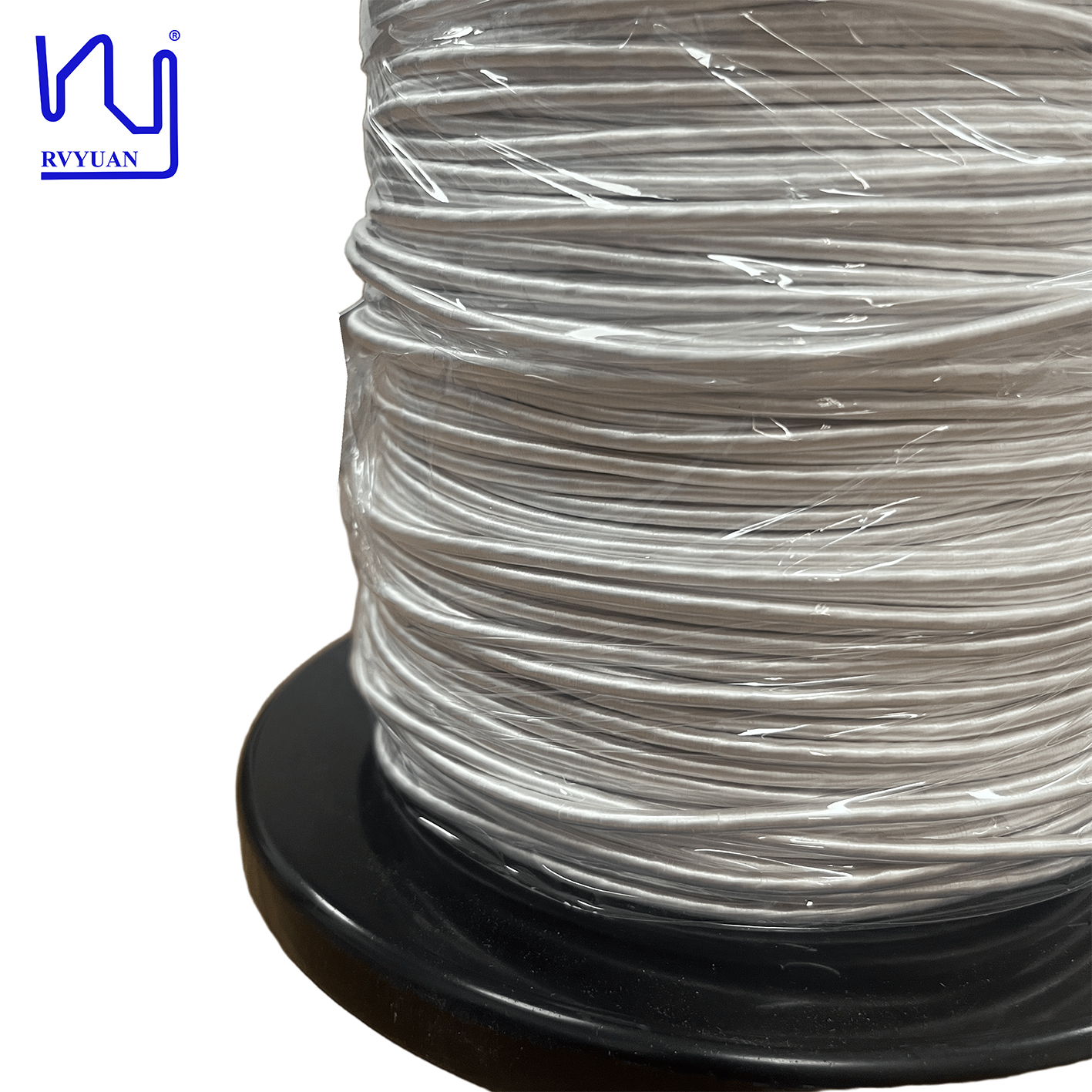

Imagem do produto
Perguntas frequentes
Posso obter amostras para teste antes de fazer um pedido em lote?
Sim. As amostras são gratuitas ou cobradas, mas o custo de envio é suportado pelo cliente.
Qual é o seu prazo de entrega?
Pedidos de amostra: 3-5 dias úteis; pedidos em grandes quantidades: concluídos em até 15 dias úteis após a confirmação do pedido.
Qual é o processo de aquisição?
Enviar consulta com requisitos → Fabricação de amostra → Aprovação de amostra → Cotação → Fatura pró-forma (PI) → Confirmação de PI → Acordo de pagamento → Produção → Remessa
Posso personalizar produtos com meu próprio logotipo, tamanho e formato?
Sim, mas o MOQ (Quantidade Mínima de Encomenda) está sujeito a negociação.
Quais são seus métodos de pagamento?
T/T, D/P, L/C, PayPal.
Quais serviços de correio você usa?
FedEx, DHL, TNT, UPS, com descontos de até 80%.
Que equipamento de teste você possui?
Medidor de diâmetro a laser, testador de faísca de alta tensão, testador de alongamento, testador de retorno de mola, testador de tensão suportável, testador de soldabilidade, testador de resistência etc.
Para quais clientes ou mercados seus produtos são adequados?
Nossos produtos são ideais para aplicações que exigem soluções de alta eficiência e economia de espaço em ambientes CA de alta frequência, incluindo eletrônica de potência e fontes de alimentação, carregadores de bordo de veículos elétricos, sistemas de carregamento sem fio, energia verde, comunicações e TI, equipamentos médicos, robôs industriais, servo motores, etc.
Para quais países ou regiões você exportou?
Os principais mercados incluem a Europa e os EUA, bem como a Coreia do Sul, o Japão, a Índia e o Sudeste Asiático.
Como você mantém as informações dos clientes confidenciais?
Podemos assinar um acordo de confidencialidade (NDA) mediante solicitação e nos comprometer a cumprir rigorosamente seus termos durante todo o processo de cooperação.
Todas as especificações estão sujeitas a tolerâncias padrão de fabricação. Entre em contato conosco para discutir seus requisitos específicos de enrolamento e para obter fichas técnicas detalhadas e especificações personalizadas.
