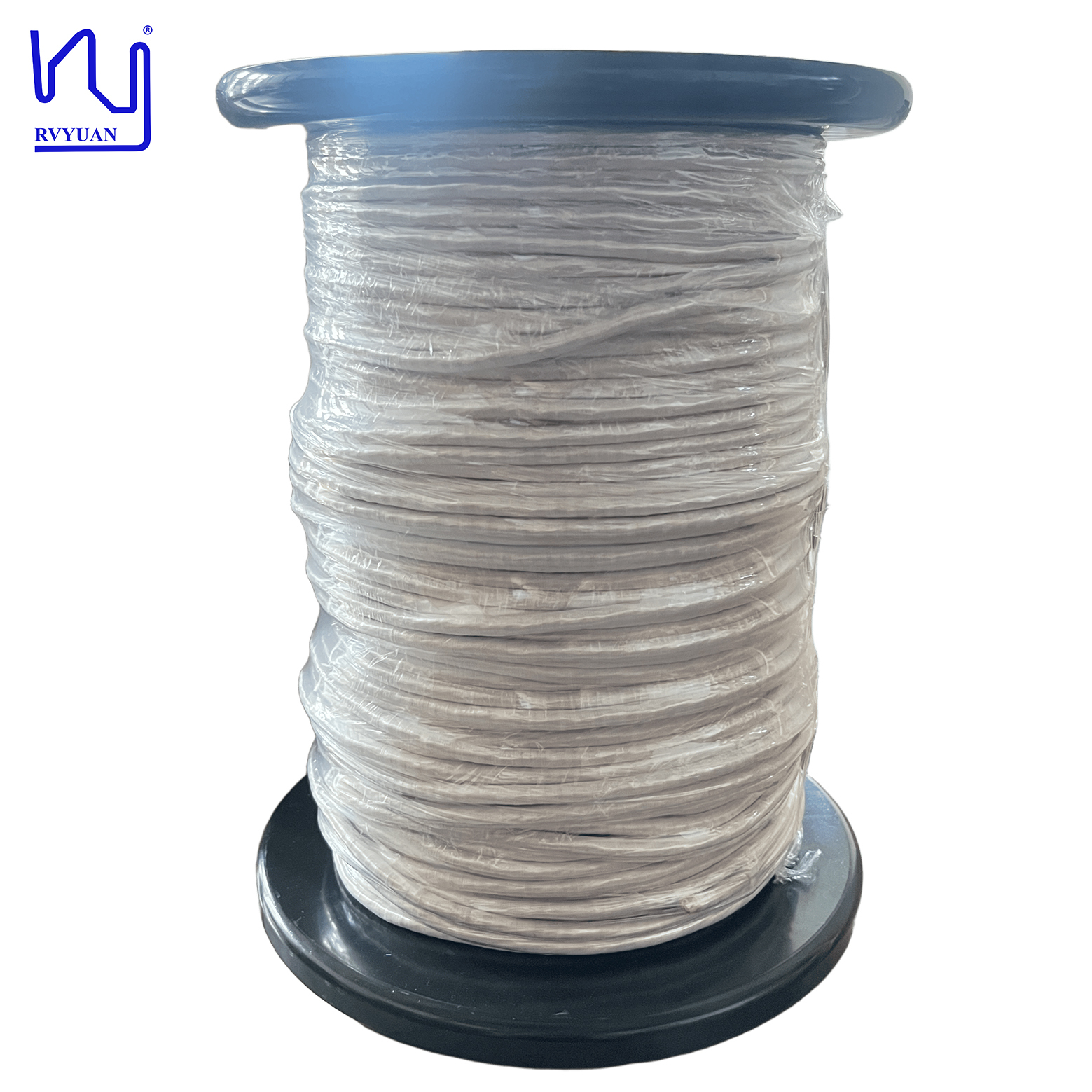

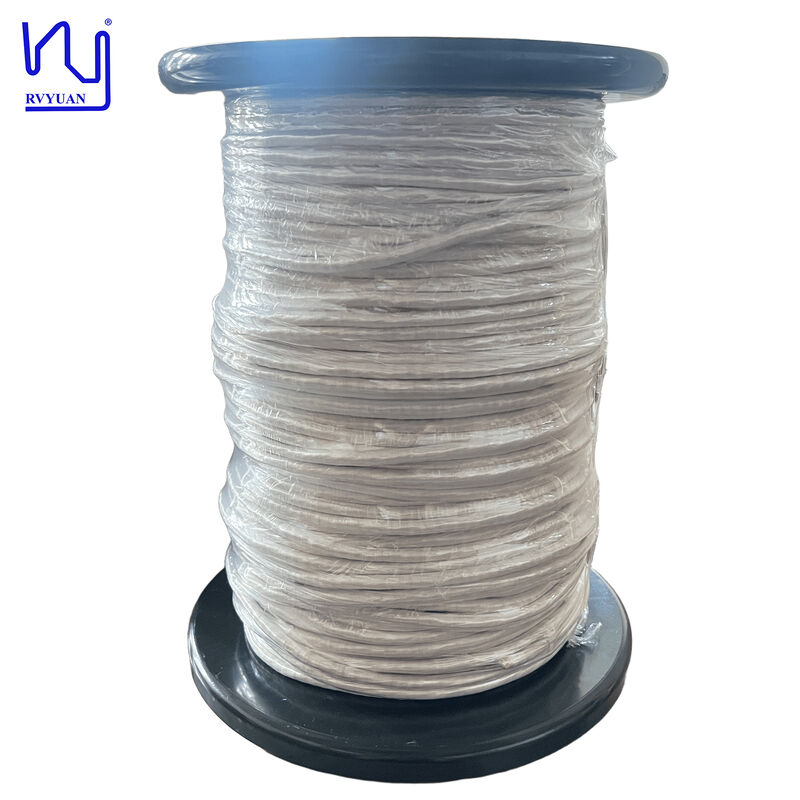

Fio Litz de Nylon com Revestimento 1USTC-F 0,07mm x 2600 para Transformadores de Potência e Carregadores de Veículos Elétricos
Para a melhor qualidade de bobina - Obtenha o Fio Litz com Revestimento de Nylon 1USTC-F 0,07mm x 2600 - um condutor litz de filamentos finos e de alto desempenho, desenvolvido para produzir saída sólida em sistemas de energia de pequeno porte. O fio possui um diâmetro de filamento único de 0,07mm e uma construção litz de 2600 filamentos coberta com revestimento de nylon. Este revestimento melhora a coesão do enrolamento, reduz a abrasão e permite um manuseio estável da bobina, o que é crucial para a automação de linha e fabricação reprodutível de transformadores.
Aplicação principal: enrolamento de transformadores. Este fio litz é para o engenheiro que exige consistência elétrica da bobina e confiabilidade mecânica. A construção multifilamento permite melhor utilização do condutor em diferentes faixas de frequência, podendo ser considerada uma seleção técnica para fontes de alimentação baseadas em transformadores, elementos indutivos e topologias de conversão de energia de alta eficiência.
Outras aplicações incluem bobinas de carregamento sem fio para smartphones e componentes de infraestrutura para veículos elétricos. Para carregamento sem fio de telefones celulares e wallboxes de carregamento para veículos elétricos, a durabilidade da bobina em operação — calor, vibração e longa vida útil — é crucial. O enrolamento com revestimento de nylon adiciona robustez durante o processo de enrolamento e diminui a possibilidade de danos superficiais que podem afetar o desempenho final da bobina.
Como as especificações do fio litz devem atender às necessidades elétricas e de produção de cada projeto, oferecemos produção personalizada. Você pode encomendar configurações desde embalagens de filamento único mínimo até um máximo de 12.700 filamentos. Para a melhor cotação possível, entre em contato conosco para confirmar seus requisitos exatos (Contagem de filamentos, Tipo de revestimento, Alvos de enrolamento).
Especificações Técnicas
|
Item
|
Técnicorequisito
|
Amostra 1
|
Amostra 2
|
|
Fio único Diâmetro mm
|
0,079-0,091
|
0,084
|
0,087
|
|
Condutor Diâmetro
|
0.07±0.003
|
0.068
|
0.070
|
|
Diâmetro Externo mm
|
≤5,94
|
5,42
|
5,77
|
|
Resistência Ω/m(20°C)
|
≤0.001919
|
0.001744
|
0.001761
|
|
Rigidez Dielétrica V ≥
|
16003700
|
3800
|
Pequenos furos
|
|
Máx.
|
102m13
|
15
|
Soldabilidade
|
|
Temp:390
|
±5°C25ssuperfície lisa, sem furos, sem
Sem Resíduo✓
|
FAQ
|
FAQ
|
1. Como seus produtos se diferenciam dos concorrentes? Quais são suas vantagens?
Oferecemos uma linha completa de produtos de fio magnético de alta frequência, incluindo fio litz, fio de cobre esmaltado retangular, fio de cobre esmaltado redondo, fio triplamente isolado, etc., para atender a vários requisitos. Suportamos personalização em pequenos lotes, garantindo qualidade e entrega mesmo durante sua fase de P&D ou inicial.
2. Vocês cobram taxa de molde? Quanto? É reembolsável? Como?
Uma taxa de molde se aplica a produtos personalizados especiais, e o valor depende das especificações específicas. A taxa de molde é reembolsável após atingir uma certa quantidade de pedido.
3. Vocês têm Quantidade Mínima de Pedido (MOQ)?
Sim, o MOQ é determinado com base na especificação e tipo do fio.
4. Que equipamentos de teste vocês possuem?
Medidor de diâmetro a laser, testador de faísca de alta tensão, testador de alongamento, testador de retorno elástico, testador de tensão de suportabilidade, testador de soldabilidade, testador de resistência, etc.
5. Quais são suas categorias de produtos específicas?
Fio litz, fio de cobre esmaltado retangular, fio magnético, fio autoadesivo, TIW (fio triplamente isolado), fio OCC, fio de prata, fio banhado a prata.
6. Para quais clientes ou mercados seus produtos são adequados?
Nossos produtos são ideais para aplicações que exigem alta eficiência e soluções que economizam espaço em ambientes de AC de alta frequência, incluindo eletrônica de potência e fontes de alimentação, carregadores de bordo para veículos elétricos, sistemas de carregamento sem fio, energia verde, comunicações e TI, equipamentos médicos, robôs industriais, servomotores, etc.
7. Para quais países ou regiões vocês exportaram?
Os principais mercados incluem Europa e EUA, bem como Coreia do Sul, Japão, Índia e Sudeste Asiático.
8. Seus produtos são econômicos? De que forma?
Oferecemos uma linha completa de produtos com alta qualidade, prazos de entrega curtos e suporte para personalização e lotes mistos, atendendo às suas necessidades de compra única.
9. Como vocês mantêm as informações do cliente confidenciais?
Podemos assinar um acordo de confidencialidade (NDA) mediante solicitação e nos comprometemos a cumprir rigorosamente seus termos durante todo o processo de cooperação.
Imagem do Produto
