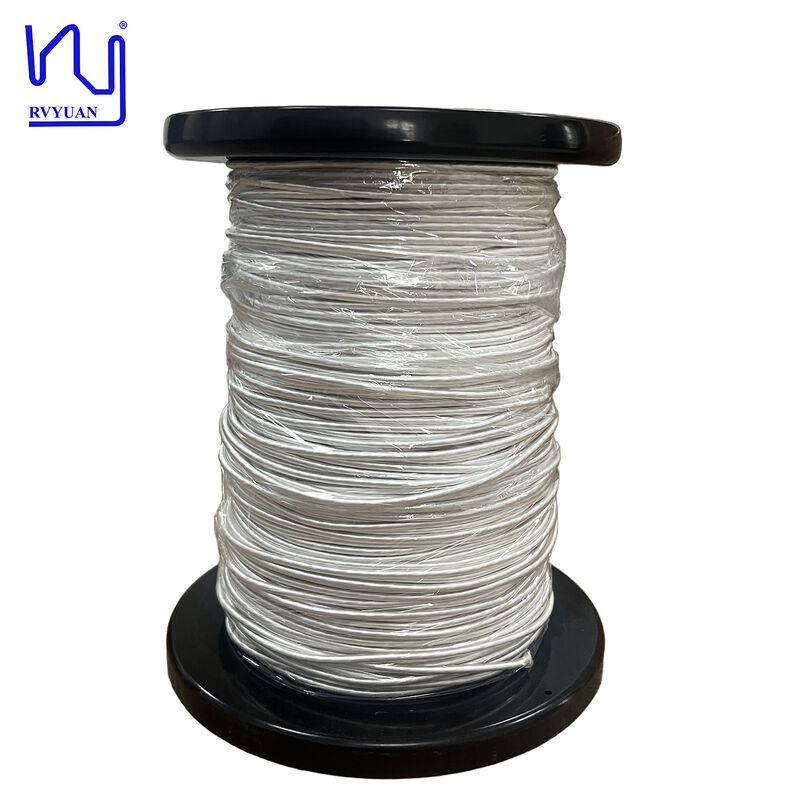

Fio litz coberto de seda natural super fino, 0.03mm x 4000 fios para bobinas de carregador sem fio, fio trançado de cobre de alta frequência
Quando se trata de transmissão de energia de alta frequência, o efeito de pele e o efeito de proximidade são demônios que roubam a eficiência. Nosso fio Litz foi projetado para superar esses problemas, e nossa oferta de mais alta qualidade - o fio Litz super fino de 0,03 mm x 4000 fios coberto com seda natural - é o ápice dessa tecnologia.
Construção e Composição
Essefio litz de nylon para serviré baseado em um feixe complexo de 4.000 fios de fio de cobre esmaltado ultrafino e soldável. Cada fio individual tem apenas 0,03 mm de diâmetro – mais fino que um fio de cabelo humano. Esses fios são cuidadosamente torcidos juntos para criar um condutor. Este layout especial garante que as correntes de alta frequência fluam na superfície de todos os fios, minimizando assim a resistência CA e as perdas por correntes parasitas.Ce embrulharo fio litzcom seda natural. Esta camada final não só oferece excelente isolamento elétrico, mas também proporciona um alto grau de flexibilidade e durabilidade, permitindo que o fio seja puxado através do conduíte sem quebrar.
Revolucionando o carregamento sem fio
Este é o melhor arranjo para bobinas de carregamento sem fio de alto desempenho. Com as atuais soluções de carregamento rápido proprietárias e padrão Qi, as frequências usadas estão na faixa de 100kHz a alguns MHz (faixa). Nessas frequências, um fio de cobre sólido teria sua potência severamente dissipada. Nosso fio Litz de 0,03 mm x 4.000 fios, por outro lado, reduz drasticamente essas perdas e permite fatores Q mais elevados e transferências de energia mais eficientes. Com essas velocidades, você obterá menos geração de calor e uma temperatura operacional mais baixa para seus módulos de energia sem fio – tornando-os ideais para smartphones de última geração, wearables e bases de carregamento sem fio para veículos elétricos (EV).
Aplicações versáteis
Embora o carregamento sem fio seja o principal caso de uso, esse fio tem muitos outros usos. Também é uma boa escolha para transformadores e indutores de alta frequência usados em fontes chaveadas e unidades de energia de servidores, devido à sua capacidade de alta frequência com perdas muito baixas. E devido à sua flexibilidade e peso leve, é muito desejável na indústria de áudio para bobinas de voz (bobinas de alto-falante), onde a resposta mais rápida e a menor distorção são fundamentais. Qualquer aplicação que exija desempenho de alta frequência, mas também necessite de flexibilidade mecânica e boa estabilidade térmica, pode tirar proveito deste sofisticado condutor.Personalização total ePrototipagem
Sabemos que cada aplicativo é diferente. É por isso que nossos fios Litz revestidos de seda podem ser totalmente personalizados. Nossos recursos são virtualmente ilimitados e com isso queremos dizer especificamente aplicáveis às suas necessidades:
Diâmetro do condutor: Tamanhos de fio único de 0,025 mm a 0,5 mm.
Classe Térmica: Indicada para utilização em ambientes térmicos de diferentes níveis com graus de isolamento 155°C (Classe F), 180°C (Classe H) e 220°C (Classe C).
Contagem de fios: De um fio até imensas opções de 12.700 fios, sujeito às suas necessidades de energia.
Construção: O passo de torção e a tensão da seda podem variar para se adequar à sua aplicação.
Nosso compromisso é ajudar a dar vida às melhores ideias em todas as fases da inovação. Desde a prototipagem de P&D até a produção de pequenos lotes para equipamentos especializados, estamos aqui para ajudar. Aceitamos pedidos personalizados de pequenos lotes, entre em contato conosco. Nós nos esforçamos para fornecer a você uma solução sob medida que atenda exatamente às suas necessidades de engenharia.
Especificações Técnicas
| Parâmetro |
Requisito Técnico |
Medição de amostra |
| Diâmetro de fio único (mm) |
0,038-0,046 |
0,040 |
| Condutor (mm) |
0,03±0,003 |
0,031 |
| Diâmetro Externo (mm) |
≤3,43 |
3.13 |
| Resistência (Ω/km) |
≤7,43 |
6.616 |
| Resistência Dielétrica (kV) |
≥0,2 |
2.8 |
| Passo (mm) |
50±2 |
50 |
| Número de fios |
4000 |
4000 |
Aplicativos
Ideal para transformadores de alta frequência, equipamentos médicos, aplicações aeroespaciais, sensores de precisão e produtos de áudio onde a integridade e flexibilidade do sinal são críticas. Também adequado para módulos de energia em fontes de alimentação de consumo, automotivas e industriais que exigem excelente dissipação de calor.

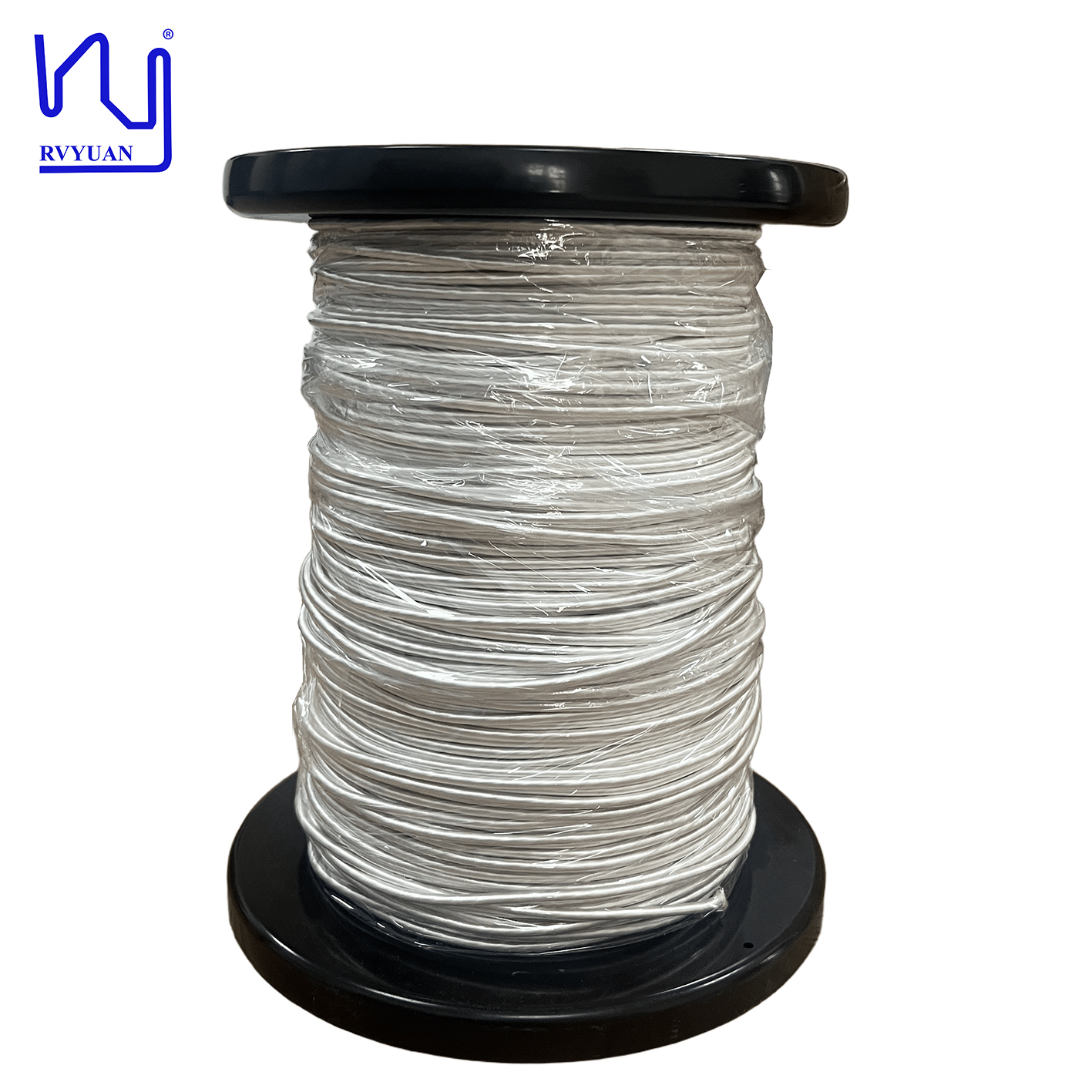

Imagem do produto
Perguntas frequentes
Posso obter amostras para teste antes de fazer um pedido em lote?
Sim. As amostras são gratuitas ou cobradas, mas o custo de envio é suportado pelo cliente.
Qual é o seu prazo de entrega?
Pedidos de amostra: 3-5 dias úteis; pedidos em grandes quantidades: concluídos em até 15 dias úteis após a confirmação do pedido.
Qual é o processo de aquisição?
Enviar consulta com requisitos → Fabricação de amostra → Aprovação de amostra → Cotação → Fatura pró-forma (PI) → Confirmação de PI → Acordo de pagamento → Produção → Remessa
Posso personalizar produtos com meu próprio logotipo, tamanho e formato?
Sim, mas o MOQ (Quantidade Mínima de Encomenda) está sujeito a negociação.
Quais são seus métodos de pagamento?
T/T, D/P, L/C, PayPal.
Quais serviços de correio você usa?
FedEx, DHL, TNT, UPS, com descontos de até 80%.
Que equipamento de teste você possui?
Medidor de diâmetro a laser, testador de faísca de alta tensão, testador de alongamento, testador de retorno de mola, testador de tensão suportável, testador de soldabilidade, testador de resistência etc.
Para quais clientes ou mercados seus produtos são adequados?
Nossos produtos são ideais para aplicações que exigem soluções de alta eficiência e economia de espaço em ambientes CA de alta frequência, incluindo eletrônica de potência e fontes de alimentação, carregadores de bordo de veículos elétricos, sistemas de carregamento sem fio, energia verde, comunicações e TI, equipamentos médicos, robôs industriais, servo motores, etc.
Para quais países ou regiões você exportou?
Os principais mercados incluem a Europa e os EUA, bem como a Coreia do Sul, o Japão, a Índia e o Sudeste Asiático.
Como você mantém as informações dos clientes confidenciais?
Podemos assinar um acordo de confidencialidade (NDA) mediante solicitação e nos comprometer a cumprir rigorosamente seus termos durante todo o processo de cooperação.
Todas as especificações estão sujeitas a tolerâncias padrão de fabricação. Entre em contato conosco para discutir seus requisitos específicos de enrolamento e para obter fichas técnicas detalhadas e especificações personalizadas.
