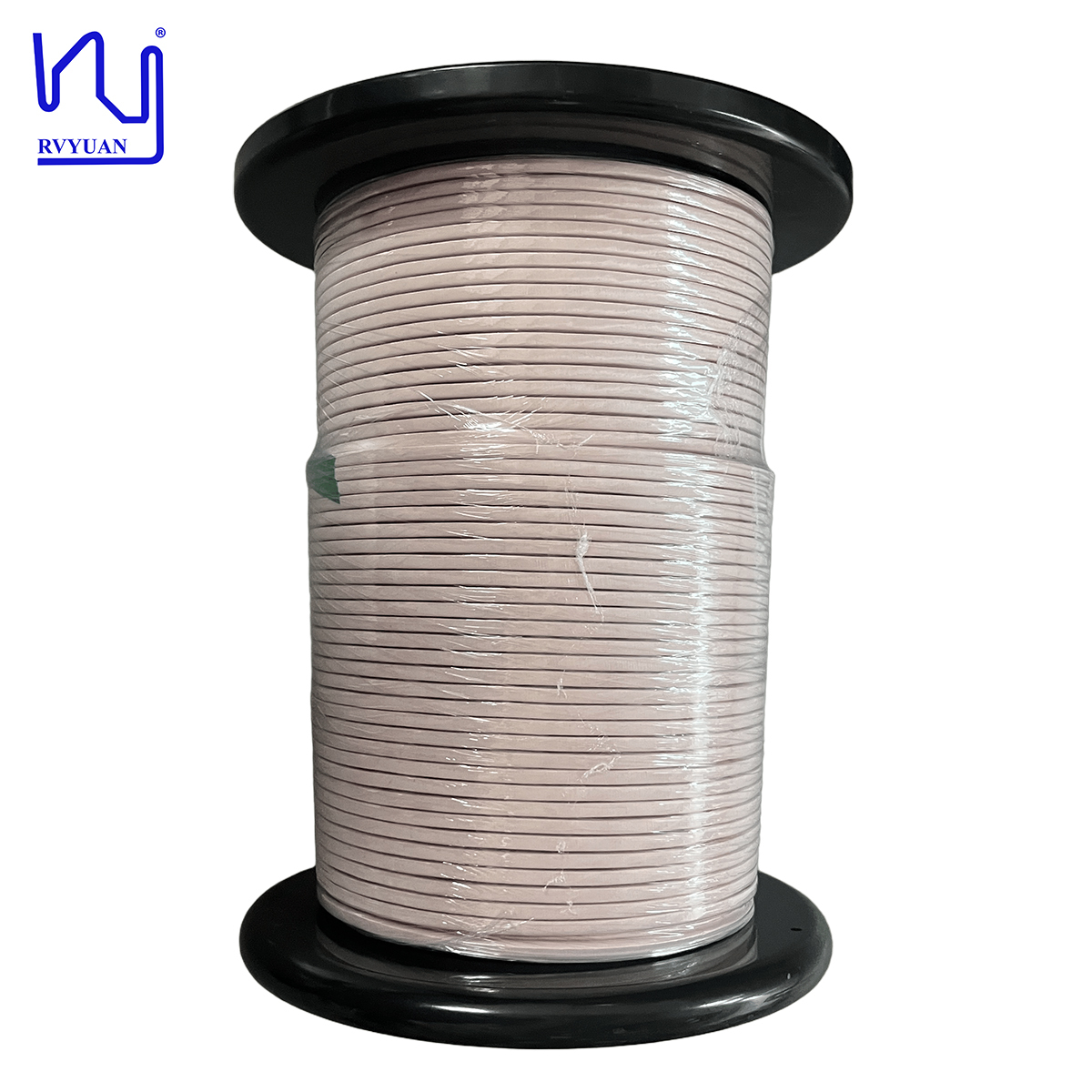

0.05mmx4875 fio de Litz coberto de seda de cobre retangular para transformador

0.05mmx4875 Rectanglar copper Silk Covered Litz Wire For Transformer

Informação Básica

Lugar de origem:	China
Marca:	RVYUAN
Certificação:	ISO9001/ISO14001 /UL/SGS
Número do modelo:	USTC

Quantidade de ordem mínima:	20kg
Preço:	Negociável
Detalhes da embalagem:	Carretel com caixa
Tempo de entrega:	15 dias úteis
Termos de pagamento:	T/T/Paypal
Habilidade da fonte:	Satisfaça sua demanda

Melhor preço contacto

Informação detalhada

Diâmetro:	0,05 mm	Temperatura:	155
Certificação:	IEC/NEMA/JIS/RoHS/ISO	Condutor:	Cobre
Fios:	4875	Tensão de ruptura:	Mín.500
Material de cobertura:	Nylon	Palavra-chave:	0.05mmx4875 fio de Litz coberto de seda de cobre retangular para transformador
Destacar:	fio de cobre retangular do litz , Fios litz revestidos de seda , Transformador Litz Wire

Descrição de produto

Fio Litz Retangular de Cobre Revestido de Seda 0,05mm x 4875 para Transformador

Visão Geral do Produto

Este fio litz plano de nylon é projetado especificamente para uso em enrolamentos de transformadores. É ideal para transformadores de alta frequência usados em eletrônica de potência, como os encontrados em carregadores de veículos elétricos, sistemas de energia renovável e fontes de alimentação chaveadas. Ao reduzir as perdas AC e aprimorar o desempenho térmico, este fio contribui para maior eficiência, confiabilidade e compacidade em projetos avançados de transformadores.

Especificações Técnicas

Tipo Diâmetro do condutor*Número de filamentos	2USTC-H 0,054875(4,54,4)
Diâmetro do condutor de fio único (filamento) (mm)	0,050±0,003
Diâmetro total (mm)	0,055-0,069
Classe Térmica (°C)	180

Construção dos Filamentos

Número de filamentos	Primeira vez	39
	Segunda vez	39×5
	Terceira vez	39×5×5
	Quarta vez	39×5×5×5

Especificações de Passo

Passo (mm)	Primeira vez	16±8
	Segunda vez	25±10
	Terceira vez	35±10
	Quarta vez	65±10
Direção de Agrupamento	S/S/S/S

Camada de Isolamento

Tipo de material	Nylon
Especificações do material (mm×mm ou D)	/
Número de Enrolamentos	1
Sobreposição (%) ou espessura (mm), mini	0,045
Direção de Enrolamento	Z

Características

Largura (mm)	4,5±0,2
Espessura (mm)	4,4±0,2
Resistência Máx. (Ω/Km a 20°C)	2,227
Tensão de Ruptura Mini (V)	500

Todas as especificações estão sujeitas às tolerâncias de fabricação padrão. Entre em contato conosco para obter fichas técnicas detalhadas e requisitos personalizados.
