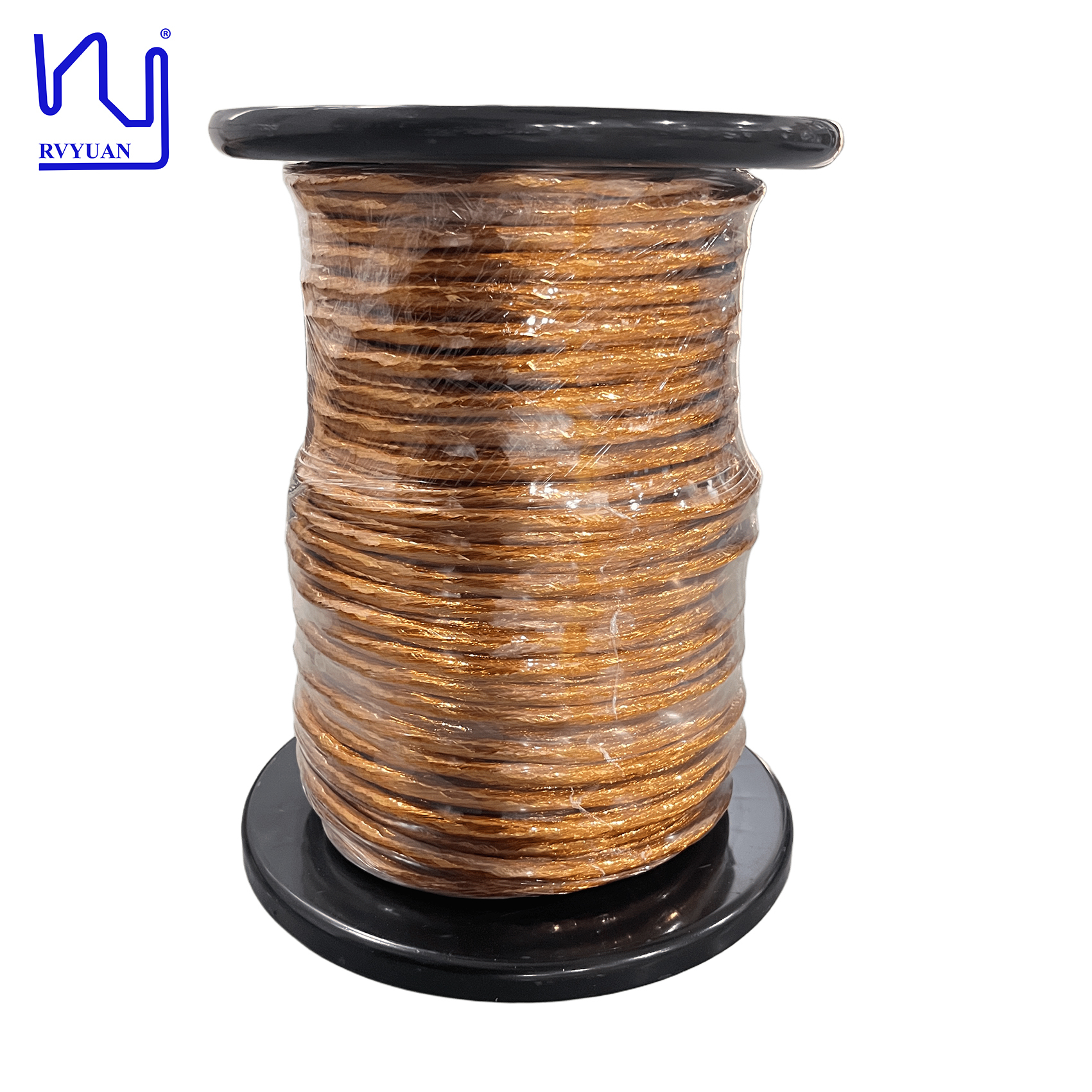

Fios Litz com fita 0,32 mm 250 fios Isolamento PI de alta temperatura e alta frequência
Este fio de cobre litz de alto desempenho apresenta isolamento por poliimida (PI) para ambientes térmicos da classe 180,tornando-o ideal para aplicações de transformadores que exijam resistência a temperaturas excepcionais e desempenho de alta frequência.
Visão geral do produto
A RVYUAN oferece duas opções primárias de isolamento por filme:Poliesterimida (PET) para ambientes da classe 130 e poliimida (PI/Kapton) para condições da classe 180 em que o calor prolongado comprometa materiais menos resistentesA taxa de sobreposição da fita regulada de até 55% garante uma cobertura de isolamento óptima.com fabricação precisa mantendo uma sobreposição consistente em centenas de metros para eliminar pontos fracos sob tensão de alta tensão.
Fabricado corretamente, este isolamento resiste a tensões de ruptura superiores a 6.000V em construções padrão e pode ultrapassar 10.000V em configurações de várias camadas.
Aplicações específicas
Transformadores de alta frequência
Os transformadores SMPS e inversores de potência que operam a dezenas ou centenas de kilohertz beneficiam da classificação de isolamento Kapton da classe 180,que prolonga significativamente a vida útil, reduzindo as temperaturas dos pontos quentes e evitando paradas não planeadas.
Infraestrutura de carregamento de veículos elétricos
Os carregadores a bordo (OBC) e os carregadores rápidos de CC (DCFC) utilizam arame de litz de perfil para alcançar uma alta densidade de corrente dentro de gabinetes de tamanho limitado.A resistência dielétrica superior é particularmente crítica para as novas arquiteturas de baterias de 800 V em veículos elétricos.
Personalização e cadeia de abastecimento
A RVYUAN suporta quantidades de produção flexíveis de 10 kg a 50 kg, dependendo do diâmetro do fio e da geometria final.Nosso processo de fabricação integrado verticalmente em Tianjin permite iterações de design rápidas e elimina a coordenação entre vários fornecedores, permitindo a implementação rápida de alterações de especificação, como camadas de fita mais finas ou passos de torção mais apertados.
Especificações técnicas
Nome:Fios de Litz (classe 155)
Especificações:0.32X 250
Modelo:2UEW-F-PI
Nome da fita:PI
Especificação da fita:0.025x20
| Ponto |
Requisito técnico |
Amostra 1 |
| Diâmetro de fio único (mm) |
0.340-0.357 |
0.344-0.352 |
| Condutor |
0.32±0.005 |
0.315-0.320 |
| Dose excessiva (mm) |
≤ 6.00 |
5.10-5.57 |
| Resistência (Ω/m) |
≤ 0.001428 |
0.001340 |
| Resistência dielétrica (V) |
≥ 6000 |
13700 |
| Pico (mm) |
130±20 |
130 |
| Número de fios |
156 |
(31X4) + 32 |
| Superposição da fita (%) |
≥ 50 |
54 |
| Revestimento |
Não há rachaduras. |
Está bem. |
Perguntas Frequentes
Posso personalizar produtos com o meu próprio logotipo, tamanho e forma?
Sim, mas a quantidade mínima de encomenda (MOQ) está sujeita a negociação.
Quais são os seus métodos de pagamento?
T/T, D/P, L/C, PayPal.
Que serviços de correio você usa?
FedEx, DHL, TNT, UPS, com descontos de até 80%.
Qual é a diferença entre os seus produtos e os dos concorrentes?
Oferecemos uma gama completa de produtos de arame magnético de alta frequência, incluindo arame litz, arame de cobre retangular esmaltado, arame de cobre esmaltado redondo, arame triplo isolado, etc.,para satisfazer vários requisitosApoiamos a personalização de pequenos lotes, garantindo qualidade e entrega mesmo durante a sua fase de P&D ou inicialização.
- Cobram uma taxa de molde?
A taxa de molde é aplicada para produtos especiais personalizados, e o valor depende das especificações específicas.
Tem uma quantidade mínima de encomenda (MOQ)?
Sim, o MOQ é determinado com base na especificação e no tipo de fio.
Que equipamento de teste tem?
Medidor de diâmetro a laser, Teste de faíscas de alta tensão, Teste de alongamento, Teste de resfriamento, Teste de resistência à tensão, Teste de soldabilidade, Teste de resistência, etc.
