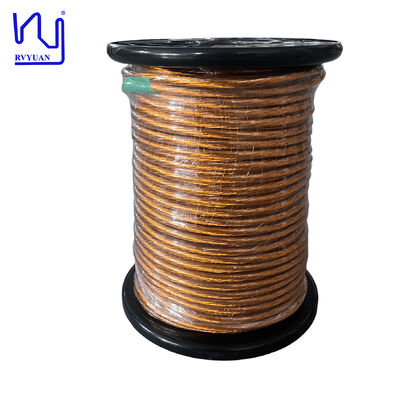

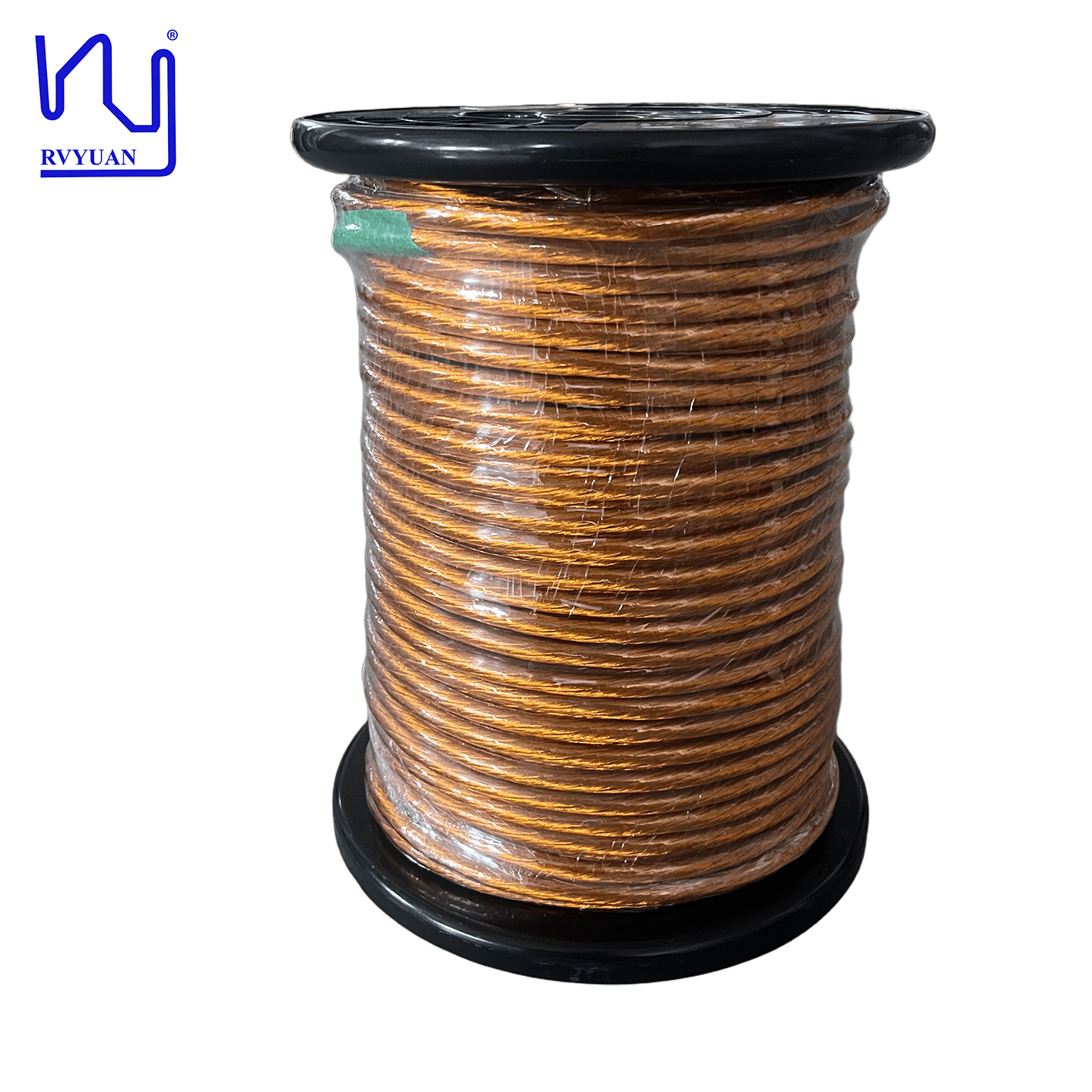

Fio Litz gravado 3000/38 AWG Max.OD8.23mm Suporte de alta tensão Kapton servindo fio Litz para transformador
Este fio Litz gravado é projetado especificamente para enrolamentos de transformadores, apresentando excepcional capacidade de suportar alta tensão com uma rigidez dielétrica mínima de 6.000 V e uma faixa real alcançável de 13.400 V a 13.700 V. Construído com fios de cobre esmaltados de poliuretano de 0,1 mm (39AWG) disponíveis em classificações de temperatura de 155°C e 180°C, este fio é torcido a partir de 3.000 fios com um diâmetro externo acabado variando de 7,38 mm a 7,92 mm.
A camada externa é envolvida com fita de poliéster imida, proporcionando estabilidade superior para a construção interna trançada. Para configurações de 3.000 fios, o envolvimento com fita é preferível ao filme para melhorar a integridade estrutural.
Especificações Técnicas
Nome:Fio Litz gravado (180/classe)
Especificações:0,10X3000
Modelo:2UEW-H-PI(N)
Nome da fita:ALFINETE)
Especificações da fita:0,025x20
| Item |
Requisito técnico |
Amostra 1 |
Amostra 2 |
| Diâmetro de fio único mm |
0,107-0,125 |
0,110-0,113 |
0,110-0,113 |
| Condutor |
0,10±0,003 |
0,098-0,10 |
0,098-0,10 |
| diâmetro externo mm |
≤8,23 |
7,38-7,95 |
7,40-7,92 |
| Resistência Ω/m |
≤0,000794 |
0,000734 |
0,000733 |
| Resistência dielétrica V |
≥6000 |
13700 |
13400 |
| Passo (mm) |
78±10 |
78 |
78 |
| Nº de fios |
3.000 |
120x5x5 |
120*5*5 |
| % de sobreposição de fita |
≥50 |
54 |
54 |
| Enrolamento |
SEM rachadura |
OK |
OK |
Aplicativos
Este fio Litz gravado é ideal para aplicações que exigem alta frequência, alta tensão, alta corrente e utilização de espaço compacto. As principais áreas de aplicação incluem:
- Carregadores integrados (OBC) e conversores DC/DC
- Motores de acionamento de veículos elétricos
- Sistemas de carregamento rápido de alta tensão de 800 V e pilhas de carregamento
- Transformadores de alta frequência
- Fontes de alimentação comutadas de alta potência (SMPS)
Perguntas frequentes
Posso obter amostras para teste antes de fazer um pedido em lote?
Sim. As amostras são gratuitas ou cobradas, mas o custo de envio é suportado pelo cliente.
Qual é o seu prazo de entrega?
Pedidos de amostra: 3-5 dias úteis; pedidos em grandes quantidades: concluídos em até 15 dias úteis após a confirmação do pedido.
Qual é o processo de aquisição?
Enviar consulta com requisitos → Fabricação de amostra → Aprovação de amostra → Cotação → Fatura pró-forma (PI) → Confirmação de PI → Acordo de pagamento → Produção → Remessa
Posso personalizar produtos com meu próprio logotipo, tamanho e formato?
Sim, mas o MOQ (Quantidade Mínima de Encomenda) está sujeito a negociação.
Quais são seus métodos de pagamento?
T/T, D/P, L/C, PayPal.
Quais serviços de correio você usa?
FedEx, DHL, TNT, UPS, com descontos de até 80%.
Que equipamento de teste você possui?
Medidor de diâmetro a laser, testador de faísca de alta tensão, testador de alongamento, testador de mola, testador de tensão suportável, testador de soldabilidade, testador de resistência etc.
Para quais clientes ou mercados seus produtos são adequados?
Nossos produtos são ideais para aplicações que exigem soluções de alta eficiência e economia de espaço em ambientes CA de alta frequência, incluindo eletrônica de potência e fontes de alimentação, carregadores de bordo de veículos elétricos, sistemas de carregamento sem fio, energia verde, comunicações e TI, equipamentos médicos, robôs industriais, servo motores, etc.
Para quais países ou regiões você exportou?
Os principais mercados incluem a Europa e os EUA, bem como a Coreia do Sul, o Japão, a Índia e o Sudeste Asiático.
Como você mantém as informações dos clientes confidenciais?
Podemos assinar um acordo de confidencialidade (NDA) mediante solicitação e nos comprometer a cumprir rigorosamente seus termos durante todo o processo de cooperação.
Todas as especificações estão sujeitas a tolerâncias padrão de fabricação. Entre em contato conosco para discutir seus requisitos específicos de enrolamento e para obter fichas técnicas detalhadas e especificações personalizadas.
