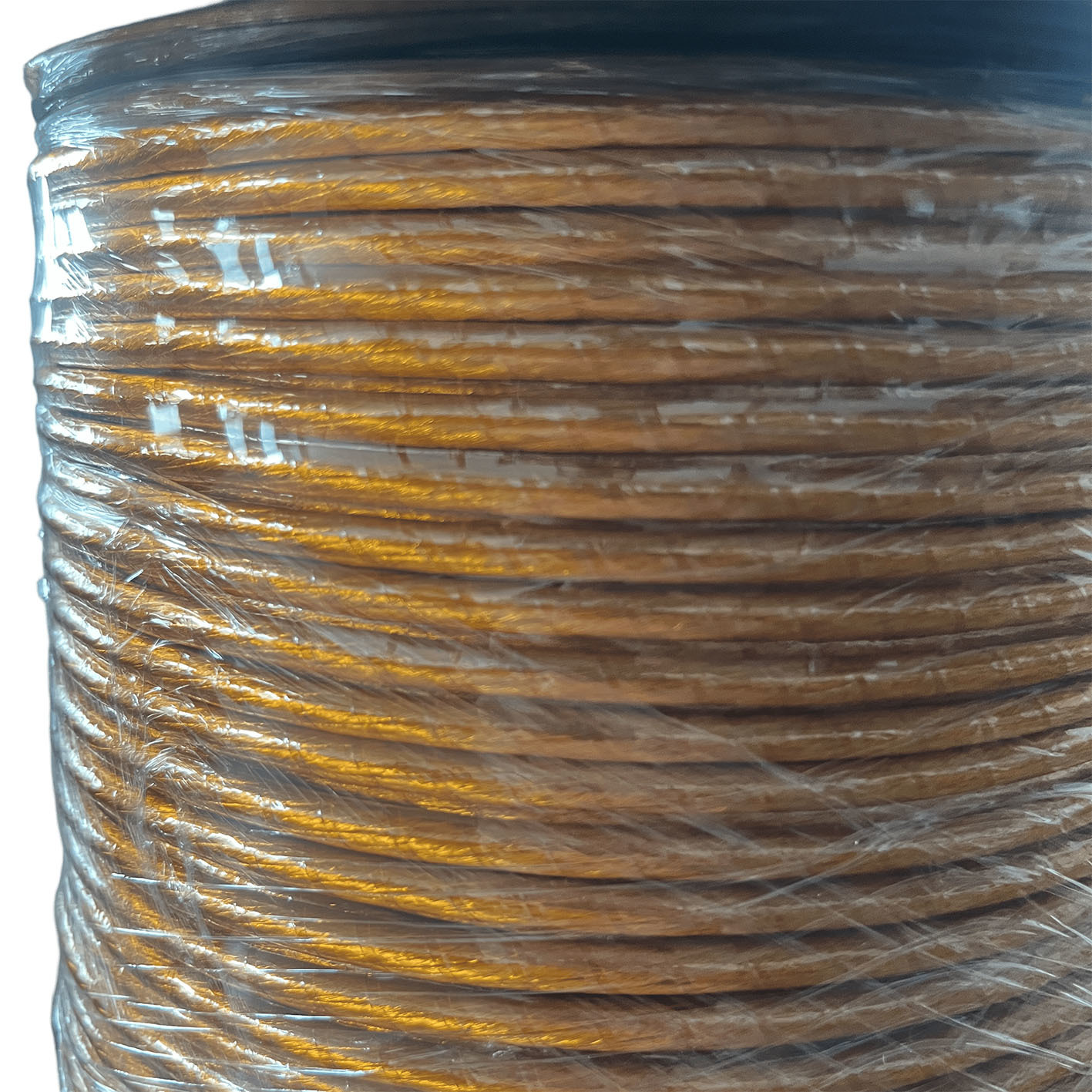

2UEW-H-PI 0,1 mm * 1500 Kapton gravou fio litz para transformador

2UEW-H-PI 0.1mm*1500 Kapton taped litz wire For Transformer

Informação Básica

Lugar de origem:	China
Marca:	RVYUAN
Certificação:	ISO9001/ISO14001 /UL/SGS
Número do modelo:	USTC

Quantidade de ordem mínima:	20kg
Preço:	Negociável
Detalhes da embalagem:	Carretel com caixa
Tempo de entrega:	15 dias úteis
Termos de pagamento:	T/T/Paypal
Habilidade da fonte:	Satisfaça sua demanda

Melhor preço contacto

Informação detalhada

Diâmetro:	0,1mm	Temperatura:	180
Certificação:	IEC/NEMA/JIS/RoHS/ISO	Condutor:	Cobre
Fios:	180	Tensão de ruptura:	Mín.6000
Palavra-chave:	2UEW-H-PI 0,1 mm * 1500 Kapton gravou fio litz para transformador
Destacar:	0.1mm Cabo de transformador de fita de litz de Kapton , 1500 Cabo de transformador de fita de Kapton , Cabo de litz de cobre para transformadores

Descrição de produto

2UEW-H-PI 0,1 mm * 1500 Kapton gravou fio Litz para transformador

Este fio litz com fita PI de engenharia personalizada foi projetado especificamente para aplicações de transformadores de alta confiabilidade e alta tensão. O condutor consiste em 1.500 fios individuais de fio de cobre esmaltado de poliuretano soldável de 0,1 mm (38 AWG), torcidos com precisão para formar um feixe compacto, flexível e de alta densidade. Todo o núcleo trançado é envolto com fita de poliimida (PI) de alto desempenho, servindo como camada de isolamento primária.

Especificações Técnicas

Parâmetro	Requisito Técnico	Amostra 1	Amostra 2
Diâmetro de fio único (mm)	0,107-0,125	0,110-0,113	0,110-0,113
Condutor (mm)	0,10±0,003	0,098-0,10	0,098-0,10
DE (mm)	≤5,88	5,36-5,70	5,36-5,68
Resistência (Ω/m)	≤0,001587	0,001476	0,001484
Resistência Dielétrica (V)	≥6000	11.500	12.800
Passo (mm)	65±10	65	65
Nº de fios	1500	60x5x5	6055
Sobreposição de fita (%)	≥50	54	54
Enrolamento	SEM rachadura	OK	OK

Todas as especificações estão sujeitas a tolerâncias padrão de fabricação. Entre em contato conosco para discutir seus requisitos específicos de enrolamento e para obter fichas técnicas detalhadas e especificações personalizadas.
