| Lugar de origem: | China |
|---|---|
| Marca: | Rvyuan |
| Certificação: | IEC/NEMA/JIS/RoHS/ISO |
| Número do modelo: | 0.04 - 1.8mm |
| Quantidade de ordem mínima: | 10 quilogramas/quilogramas |
| Preço: | negotiable |
| Detalhes da embalagem: | Carretel com caixa |
| Tempo de entrega: | 2-15 dias de trabalho |
| Termos de pagamento: | Negociação |
| Habilidade da fonte: | Satisfaça sua procura |
| Nome do produto: | Fio de cobre esmaltado retangular | Material: | Cobre retangular |
|---|---|---|---|
| Padrão: | IEC/JIS/NEMA | Solderability: | Diretamente |
| Condutor: | Cobre | Isolação: | EI AIW/EIW |
| Destacar: | fio retangular do ímã,fio quadrado do ímã |
||

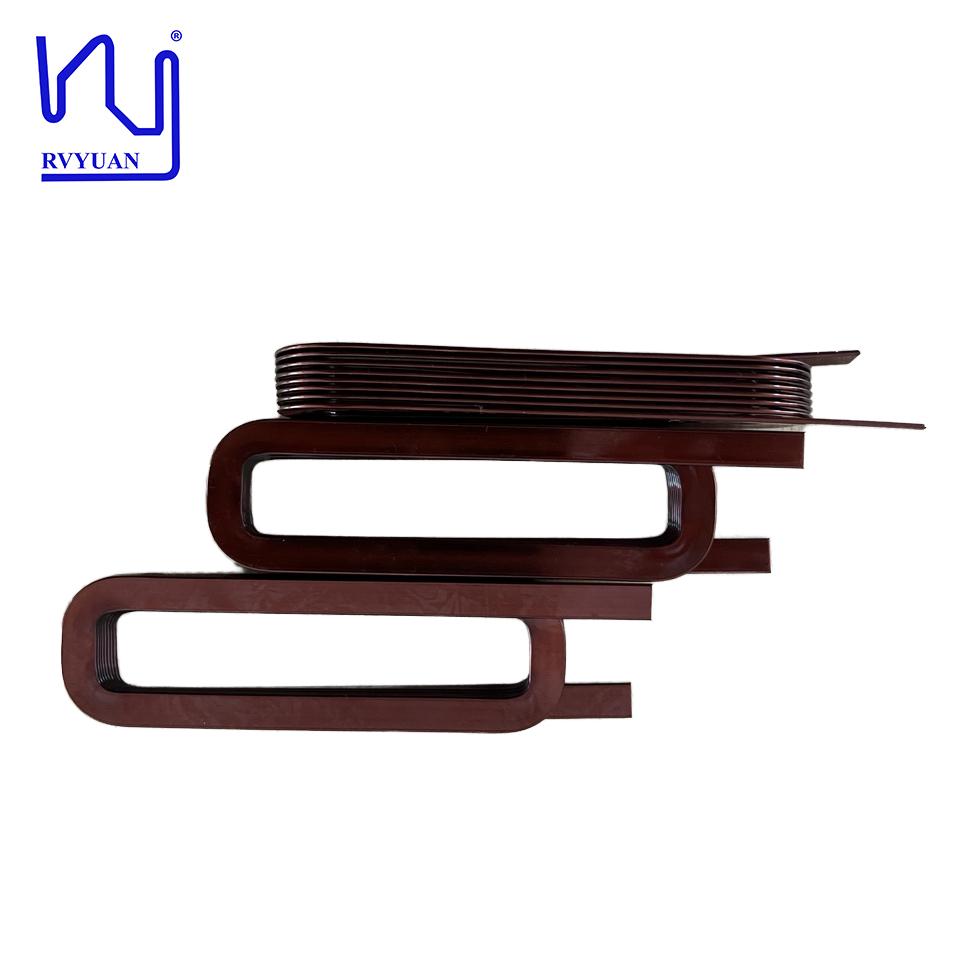

FIO ULTRA FINO RETANGULAR-SHAPE FINO SUPER COPPERWIRE DO ÍMÃ
O fio de cobre retangular esmaltado do ímã é usado como o fio nos eletroímãs que usam a eletricidade para gerar um campo magnético. O fio de alumínio retangular ou liso esmaltado e o fio de cobre retangular ou liso esmaltado /Strip são envolvidos em uma bobina apertada. Quando uma carga elétrica é aplicada, os fios geram o campo magnético. O fio de alumínio esmaltado liso e o fio de cobre esmaltado liso têm uma grande variedade de aplicações, incluindo o uso nos automóveis, os motores, os transformadores e machineries industriais. O círculo esmaltou o fio de alumínio e o fio de cobre esmaltado redondo é encontrado igualmente em dispositivos e em aparelhos eletrodomésticos menores, tais como os computadores, as televisões etc.
CARACTERÍSTICA
1. Espessura do condutor: 0.04~1.8mm
2. largura do condutor: 0.155~7.5mm
3. diâmetro de fio redondo do equivalente: 0.12~3.2mm
4. relação da Largura-espessura: 1:1.5~1:25 (fio liso)
5. relação da Largura-espessura: 1:1 (fio quadrado)
ESPECIFICAÇÃO
|
Parâmetro |
Classe 130 |
Classe 155 |
Class-180 |
Class-200 |
Class220 |
Class-240 |
|
Padrões |
IEC60317-16 GB/T7095.7 |
60317-16 GB/T7095.3 |
60317-28 GB/T7095.4 |
MW 36 60317-29 BS6811 GB/T7095.6 |
MW 18 60317-18 GB/T7095.2 |
MW 20 60317-47 GB/T7095.5 |
|
Classe térmica |
130°C |
155°C |
180°C |
200°C |
120°C |
240°C |
|
Revestimento baixo do esmalte |
Poliéster |
Poliéster alterado |
Poliéster-Imide |
Poliéster-Imide |
Poliéster-formal |
Polyimide |
|
Revestimento da parte superior do esmalte |
|
|
|
Poliéster-Imide |
|
|
|
Escala da espessura da isolação |
IEC60317-0-2 G1,0.06-0.11mm G2,0.12-0.17mm |
|||||
|
Desempenho |
Flexibilidade de dobra excelente da propriedade 2.High da resistência do esmalte 3.Good à propriedade mecânica da abrasão 4.High |
1.Excellent flexibilidade de dobra da propriedade 2.High da resistência do esmalte 3.Good à propriedade mecânica 5.Higher property5 térmico da abrasão 4.High. |
1.High resistência térmica 2.Suitable para os enrolamentos que são sujeitados à resistência química constantemente de alta temperatura e mecânica do esforço 3.Good |
1.Excellent resistência térmica 2.Suitable para os enrolamentos que são sujeitados à resistência constantemente de alta temperatura e mecânica da resistência química 4.Good do esforço 3.Good ao líquido refrigerante e ao freon |
1.Excellent flexibilidade de dobra da propriedade 2.High da resistência do esmalte 3.Good à propriedade mecânica da abrasão 4.High |
resistência 1.Excellent térmica apropriada para algum equipamento elétrico isso é exposto constantemente à alta temperatura de trabalho desempenho mecânico e químico de 2.Outstanding da propriedade 3.Good contra a radiação. |
|
Aplicação |
Equipamento 2.Electrical seco e óleo-imergido |
1.Dry e equipamento 2.Electrical óleo-imergido |
1.Windings da bobina 3.Dry do motor 2.Magnet da tensão DC/AC do alto e baixo e do transformador óleo-imergido |
1.Windings da bobina 3.Dry do motor 2.Magnet da tensão DC/AC do alto e baixo e da bobina óleo-imergida 5.Train coi1 do transformador 4.Automobile. |
Equipamento seco e óleo-imergido do transformador 2.Electrical |
1.Windings com temperatura do serviço até 220°C 2.Motor e gerador para a aviação e a indústria marinha 4.Windings da aplicação 3.Nuclear que exigem a confiança alta |
|
Choque do calor |
155°C |
175°C |
200°C |
220°C |
155°C |
300°C |
