Informação detalhada

Material condutor:	Cobre	Diâmetro:	8,7x5,5mm
Material de isolamento:	esmaltado	Tensão nominal:	Força dielétrica mín. 3500 V
Aplicativo:	Transformadores HF, conversores/entradas HF, transceptores HF, áudio.	Tipo de condutor:	Encalhado
Forma:	Plano	Tamanho do fio único:	38AWG 0,10 mm
Temperatura de trabalho:	180°C	Tipo:	Isolado
Nome do produto:	Fio Litz perfilado com fita PI	Material de envolvimento:	kapton
Tensão de ruptura:	min. 3500 V	OD:	Largura 8,57-8,71 mm; Espessura 5,46-5,70 mm
Pacote:	Caixa/palete de madeira/conforme especificado	Pagamento:	Paypal \ TT \ Western Union \ segurança de comércio
Destacar:	fio litz de poliimida com perfil e fita , Fios de Litz de cobre , fio litz com alto fator de preenchimento

Descrição de produto

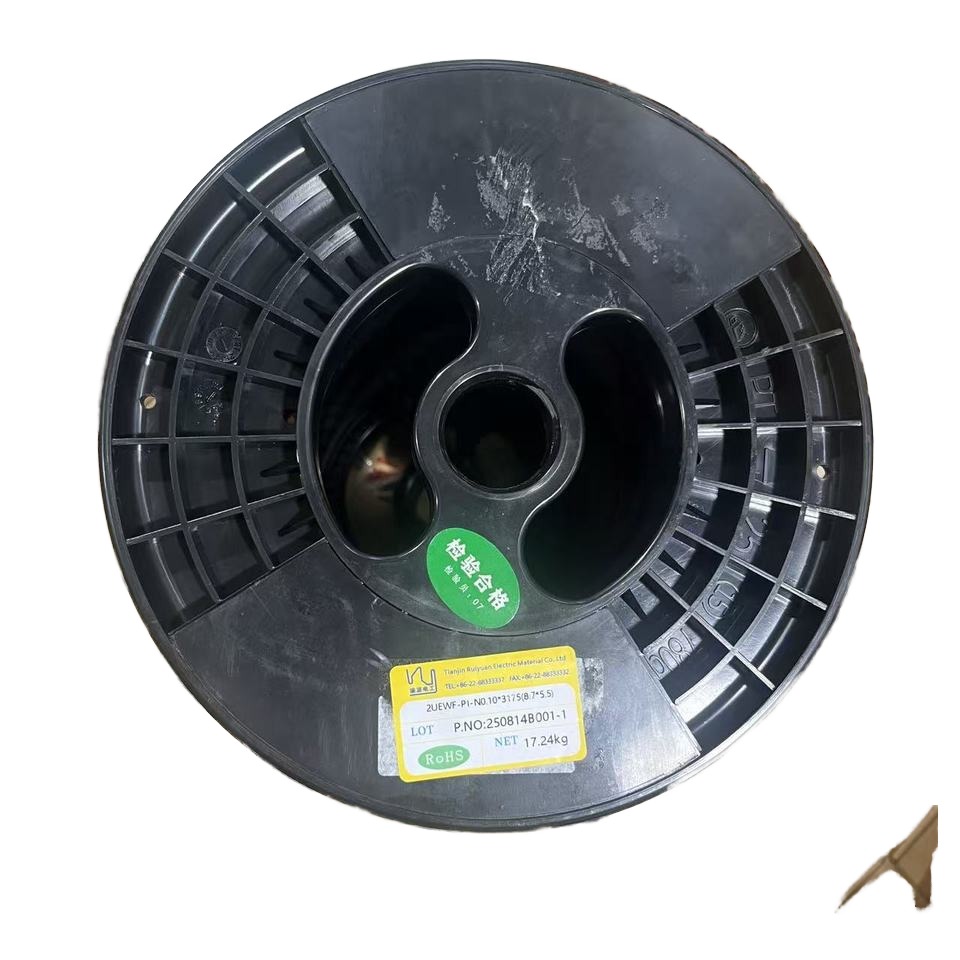

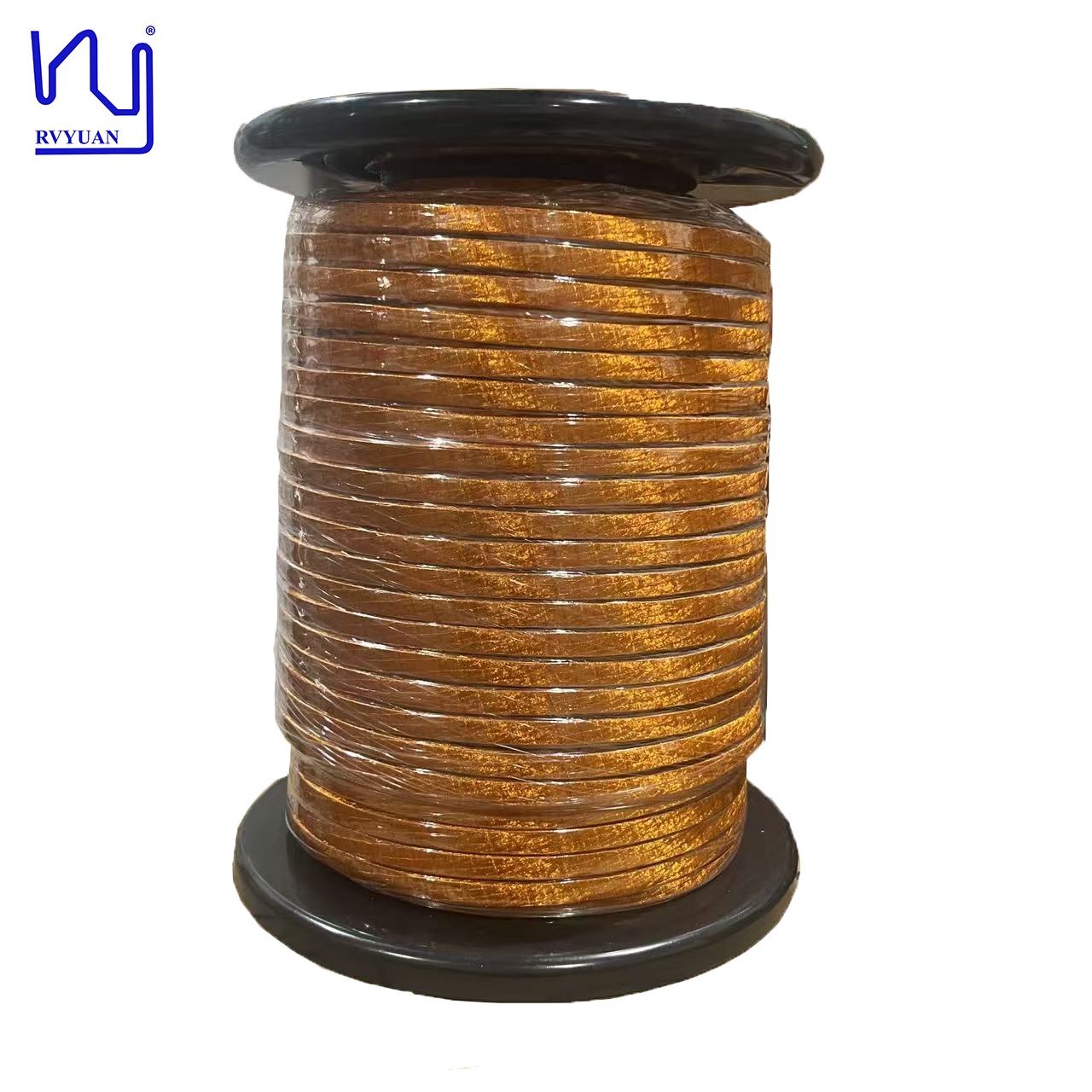

Fio Litz de Cobre Trançado com Perfil de Poliimida Fita 0.10x3175 (8.7x5.5mm)

Ruiyuan Group, fundada em 2002 em Tianjin, China, especializa-se na fabricação de fios magnéticos de alta qualidade. Oferecemos serviços abrangentes, incluindo P&D, fabricação, vendas e suporte pós-venda. Nossa linha de produtos inclui fio de cobre esmaltado ultrafino, fio litz, fio litz revestido, fio TIW e fio FIW, todos certificados pelas normas UL, RoHS e ISO.

Por que escolher o Ruiyuan Group?

Provedor de Soluções Profissionais– Equipe de engenharia e vendas com mais de 23 anos de experiência
Alta Qualidade & Confiável– Fios magnéticos certificados pelas normas UL, ROHS, IATF16949, REACH

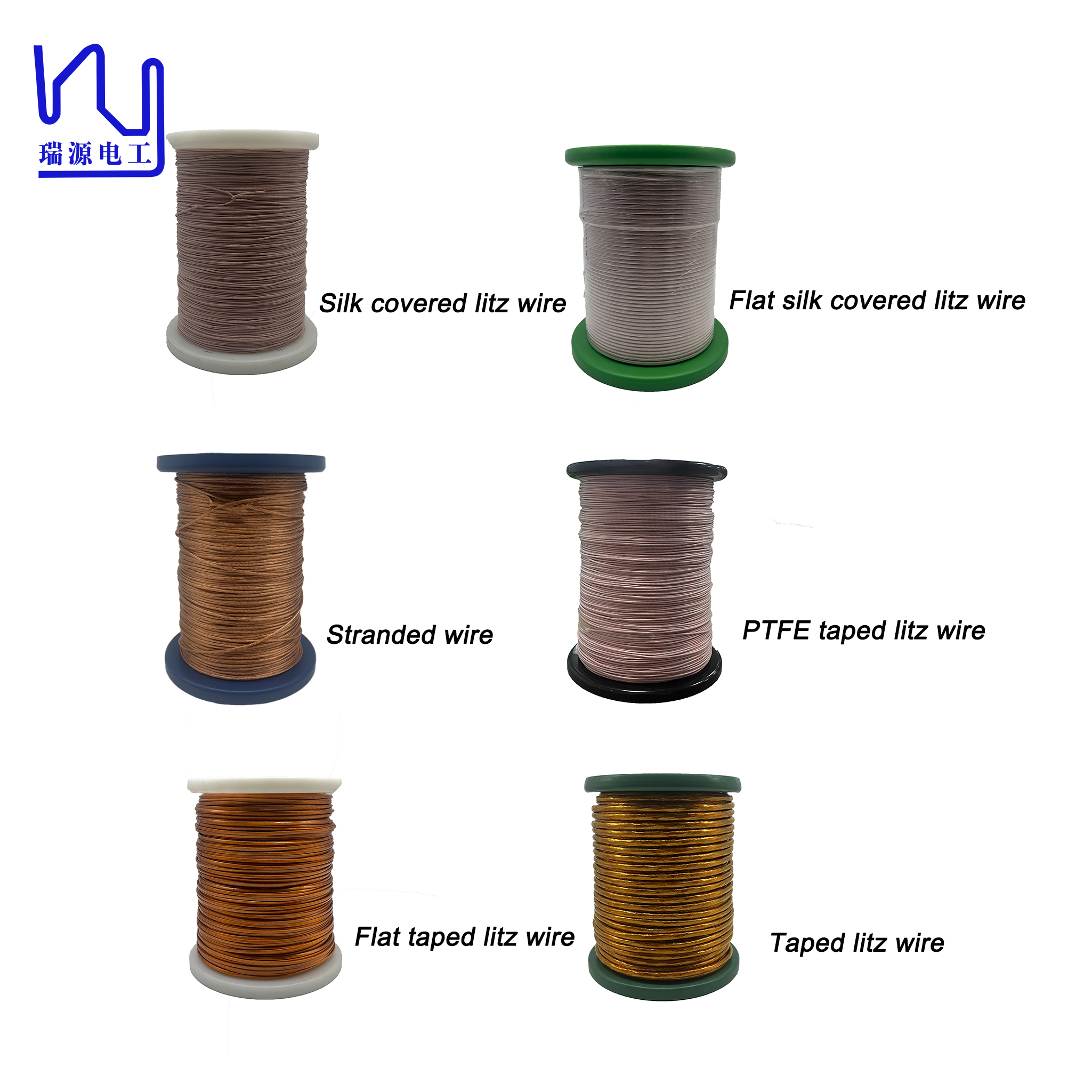

Vários Tipos de Fio Litz– Fio litz básico, fio litz revestido com fios de nylon/poliéster, seda natural, fio litz com fita PET/PI/PTFE, fio litz extrudado com isolamento triplo, fio litz perfilado com fios têxteis e fitas
Fabricação de Amostras– Amostras de 5-10kg para prototipagem e P&D

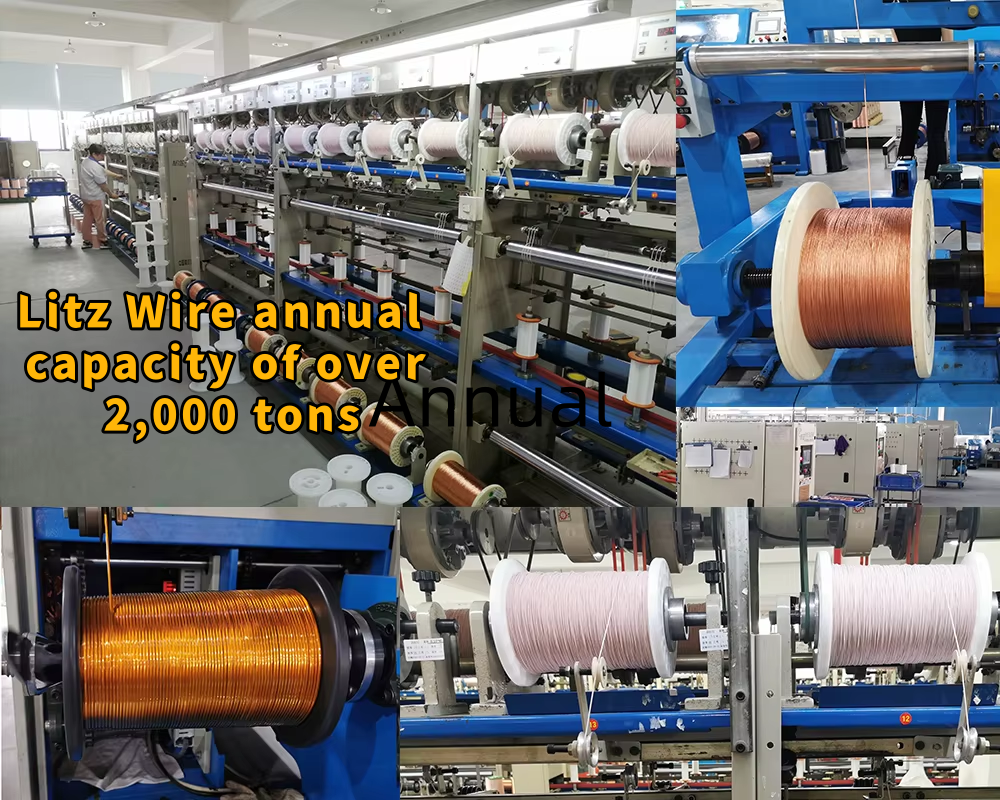

Capacidade Anual– Mais de 3.000 toneladas para garantir entrega pontual para pedidos em massa
Garantia de Qualidade– Garantia de 2 anos em todos os produtos

Vantagens do Produto

Fator de preenchimento aumentado de até 20%
Desempenho de enrolamento constante com tolerância dimensional apertada e excelente flexibilidade
Dimensões perfiladas personalizadas de acordo com as especificações do cliente
Perfilamento disponível com isolamento externo

Especificações Técnicas

Nome do Produto	Fio Litz de Cobre Trançado com Perfil de Poliimida Fita 0.10x3175 (8.7x5.5mm) com Maior Fator de Preenchimento
Diâmetro Externo Máx.	Largura 8.57-8.71mm; Espessura 5.46-5.70mm
Resistência (a 20°C Ω/M)	0.0006777
Tensão de Ruptura	Mínimo 3500V
Norma	JISC3202 e norma interna
Material de Revestimento	Fita Kapton

Aplicações

VE (Veículos Elétricos)
Carregador Onboard (OBC)
Conversor DC/DC
Carregamento sem fio
Pontos de carregamento
Fontes de Alimentação Chaveadas (SMPS)
Transformadores de Alta Frequência (HF)
Transdutores de Alta Frequência (HF)
Indutores de Alta Frequência (HF)

Posso obter amostras para teste antes do pedido em massa?

Sim, as amostras estão disponíveis gratuitamente, embora os custos de envio expresso sejam de responsabilidade do comprador.

Qual é o seu prazo de entrega?

Pedidos de pequenas amostras: 3-5 dias úteis; Pedidos grandes: dentro de 15 dias úteis após a confirmação do pedido.

Qual é o seu termo comercial?

EXW, CPT, FOB, CIF, DDU, DDP são todos aceitáveis.

Qual é o seu prazo de pagamento?

T/T, D/P, D/A, L/C, PayPal.

Qual é o seu serviço expresso?

FedEx, DHL, TNT, UPS com descontos significativos de até 80%.

Por favor, envie consultas diretamente para mais informações sobre nossos serviços!

etiqueta:

Lugar de origem:	Tianjin, China
Marca:	RVYUAN
Certificação:	ROHS/UL/VDE/SGS/ISO9001:2008
Número do modelo:	Fio Litz perfilado com fita de poliimida

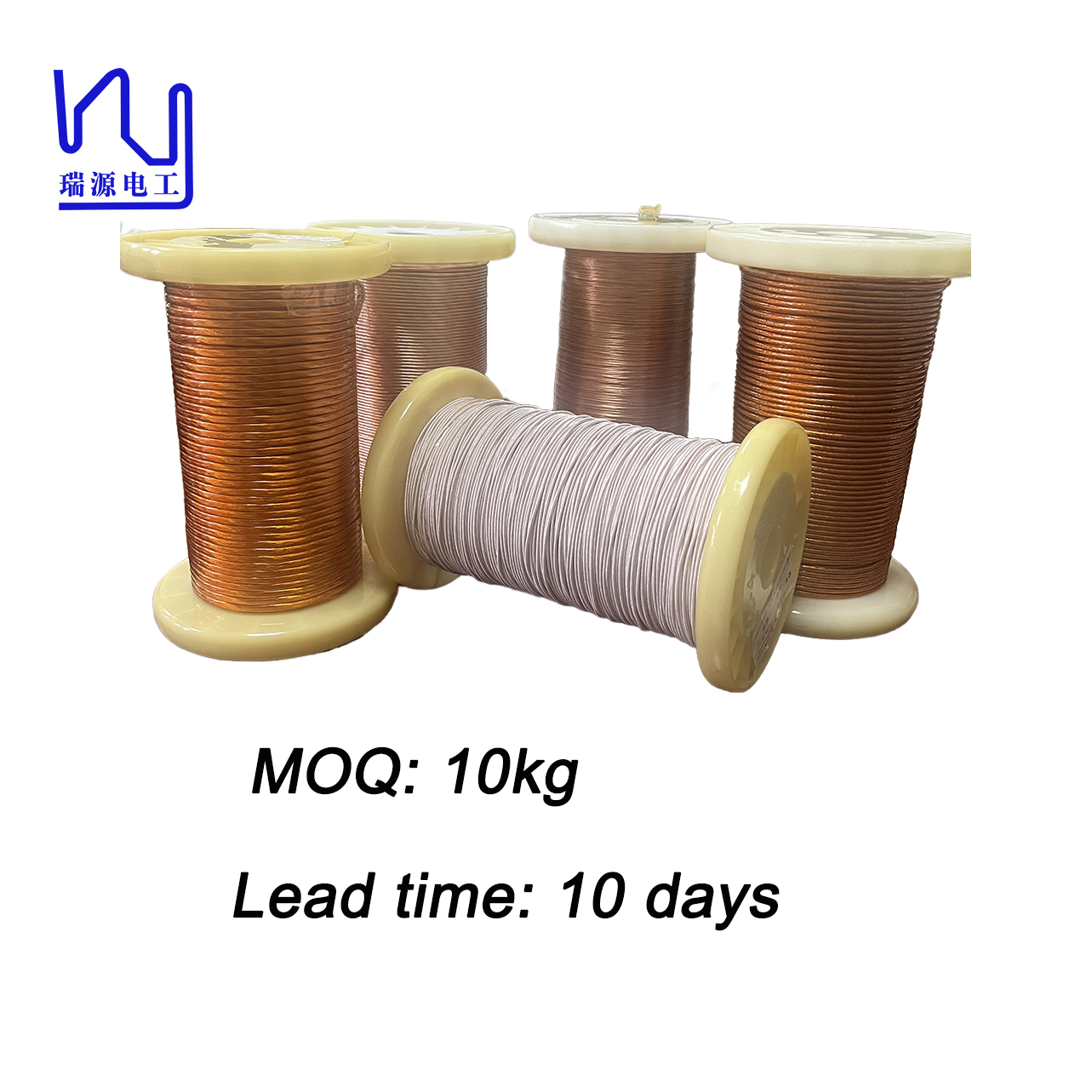

Quantidade de ordem mínima:	20kg
