Informação detalhada

Temperatura:	155	Resistência:	≤0,001428Ω/m
Tensão de ruptura:	Mín.6000	Diâmetro:	0.32mm
Fios:	156	Diâmetro de fio único:	0,340-0,357 mm

Descrição de produto

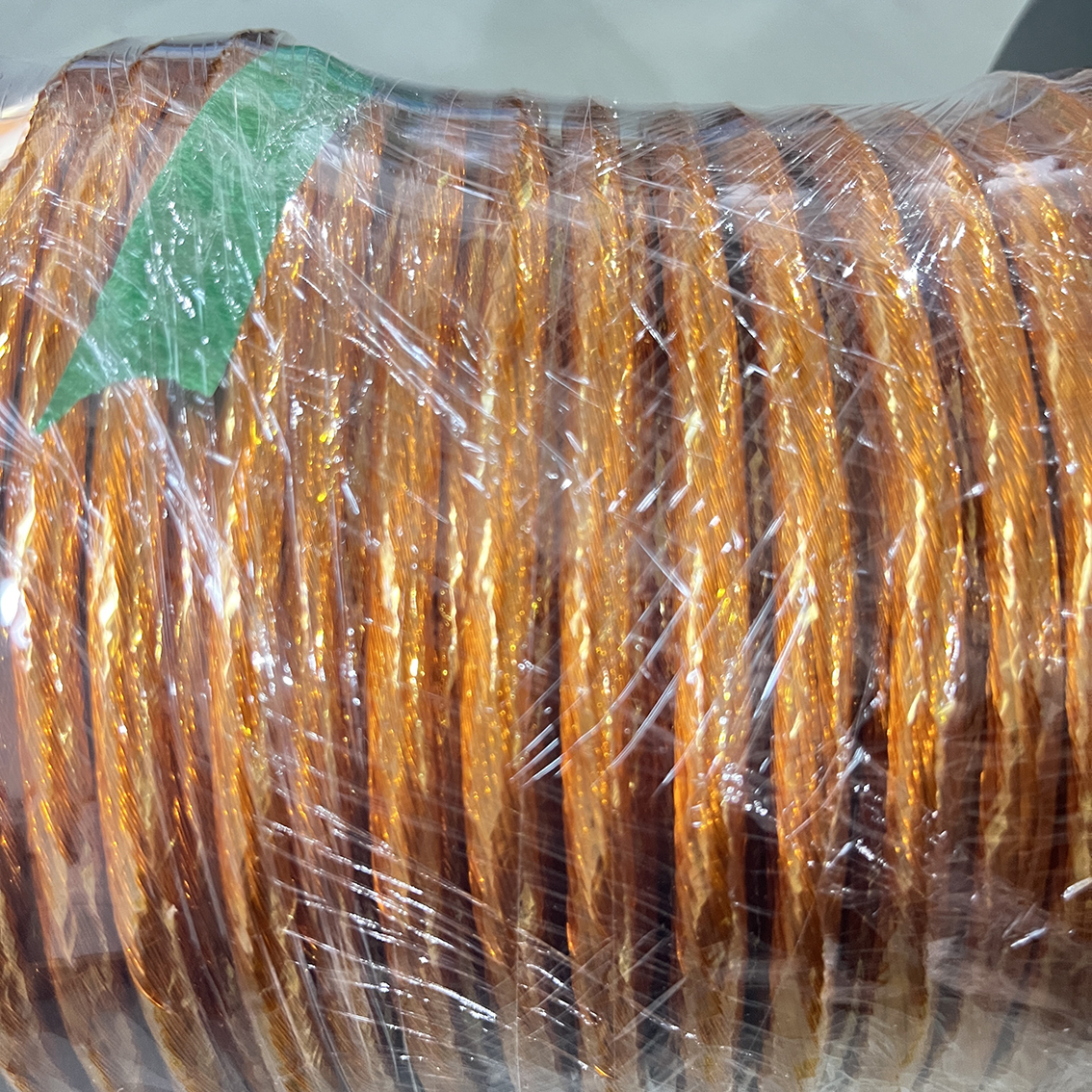

Fio Litz Enrolado Classe H 250/0.32mm com Isolamento PI e Estabilidade Térmica para Bobinas de Veículos Elétricos

Este Fio Litz Enrolado foi projetado para atender aos exigentes requisitos de segurança e eficiência dos Veículos Elétricos (VE) atuais. Nosso Fio Litz Enrolado possui uma película de Poliimida (PI/Kapton) aplicada com precisão, tornando-o altamente isolado para uso mesmo em cavidades muito pequenas. Além disso, nossos fios e cabos litz enrolados personalizados podem alcançar um melhor fator de preenchimento e maior densidade de corrente para uma solução térmica compacta.

Com uma porcentagem de sobreposição de fita fixa em um passo de (ajustável até um máximo de 55%), também garantiremos que não haja lacunas em nível de micro, para que seus sistemas de carregamento possam suportar tensões de ruptura >10.000V em construções em camadas.

Nosso processo de produção verticalmente integrado em Tianjin nos permite ter um controle de qualidade rigoroso em cada metro de fio que produzimos. Com nosso fio litz enrolado isolado com PI, os projetistas podem desenvolver módulos de carregamento menores, mais seguros e com maior durabilidade, capazes de suportar a força motriz da transferência de energia de alta potência. Colabore conosco para impulsionar a próxima geração de plataformas de VE com o mais alto grau de isolamento elétrico.

Especificações Técnicas

Nome: Fio Litz Enrolado (155/classe)

Especificação: 0.32X 250

Modelo: 2UEW-F-PI

Nome da Fita: PI

Especificação da Fita: 0.025x20

Item	Requisito Técnico	Amostra 1
Diâmetro do Fio Individual (mm)	0.340-0.357	0.344-0.352
Condutor	0.32±0.005	0.315-0.320
D.E. (mm)	≤6.00	5.10-5.57
Resistência (Ω/m)	≤0.001428	0.001340
Rigidez Dielétrica (V)	≥6000	13700
Passo (mm)	130±20	130
Nº de Fios	156	(31X4)+32
Sobreposição da Fita (%)	≥50	54
Enrolamento	SEM rachadura	ok

Perguntas Frequentes

Posso personalizar produtos com meu próprio logotipo, tamanho e formato?

Sim, mas a Quantidade Mínima de Pedido (MOQ) está sujeita a negociação.

Quais são seus métodos de pagamento?

T/T, D/P, L/C, PayPal.

Quais serviços de courier vocês utilizam?

FedEx, DHL, TNT, UPS, com descontos de até 80%.

Como seus produtos se diferenciam dos concorrentes? Quais são suas vantagens?

Oferecemos uma linha completa de produtos de fio magnético de alta frequência, incluindo fio litz, fio de cobre esmaltado retangular, fio de cobre esmaltado redondo, fio triplamente isolado, etc., para atender a diversas necessidades. Suportamos personalização em pequenos lotes, garantindo qualidade e entrega mesmo durante sua fase de P&D ou de startup.

Vocês cobram taxa de molde? Quanto? É reembolsável? Como?

Uma taxa de molde se aplica a produtos personalizados especiais, e o valor depende das especificações específicas. A taxa de molde é reembolsável após atingir uma certa quantidade de pedido.

Vocês têm uma Quantidade Mínima de Pedido (MOQ)?

Sim, a MOQ é determinada com base na especificação e tipo do fio.

Quais equipamentos de teste vocês possuem?

Medidor de diâmetro a laser, testador de faísca de alta tensão, testador de alongamento, testador de retorno elástico, testador de tensão de suportabilidade, testador de soldabilidade, testador de resistência, etc.

etiqueta:

Lugar de origem:	China
Marca:	RVYUAN
Certificação:	ISO9001/ISO14001 /UL/SGS
Número do modelo:	2UEW-F-PI 0,07x800

Quantidade de ordem mínima:	20kg
Preço:	Negociável
Detalhes da embalagem:	Carretel com caixa
Tempo de entrega:	15 dias úteis
Termos de pagamento:	T/T/Paypal
Habilidade da fonte:	Satisfaça sua demanda
