Fios de Litz adaptados para enrolamentos de transformadores de alta frequência
O nosso fio litz é projetado especificamente para enrolamentos de transformadores de alta frequência, oferecendo um desempenho superior em aplicações eletrônicas de potência exigentes.
Características fundamentais
- 800 fios de cobre esmaltado de poliuretano de classe 155 de 0,07 mm, com propriedades soldáveis
- Isolamento de poliimida - material dieléctrico de qualidade superior com um valor nominal mínimo de 6.000 V, em forma de fita redonda
- Opção rectangular (plano) disponível com tensão de ruptura mínima de 3.000 V
- Reduz os efeitos da pele e da proximidade para minimizar as perdas de CA
- Melhoria da dissipação de calor e da eficiência total
- Construção flexível para enrolamento em geometrias de núcleo compactas ou complexas
- Completamente personalizável para satisfazer requisitos específicos de tensão, dimensões e desempenho
Especificações técnicas
| Ponto |
Requisito técnico |
Valor medido |
Resultado |
| Diâmetro de fio único (mm) |
0.079-0.082 |
0.079 0.080 0.079 0.079080 |
Qualificado |
| Condutor |
0.070±0.001 |
0.069 0.070 0.070 0.070069 |
Qualificado |
| Dose excessiva (mm) |
2.57-2.92 |
2.86 2.70 2.63 2.84 2.85 |
Qualificado |
| Resistência (Ω/m) |
0.00535-0.00636 |
0.005567 0.005703 0.005771 |
Qualificado |
| Resistência dielétrica (V) |
≥ 4000 |
9360 |
Qualificado |
| Configuração |
0.07X32X5X5 |
0.07X32X5X |
Qualificado |
| Superposição da fita (%) |
≥ 50 |
50 |
Qualificado |
| Direção do agrupamento |
S/S/S |
S/S/S |
|
Aplicações
Ideal para transformadores de alta frequência, equipamentos médicos, aplicações aeroespaciais, sensores de precisão, produtos de áudio e módulos de potência de consumo, automotivo,e fontes de alimentação industriais que exijam excelente dissipação de calor e integridade do sinal.

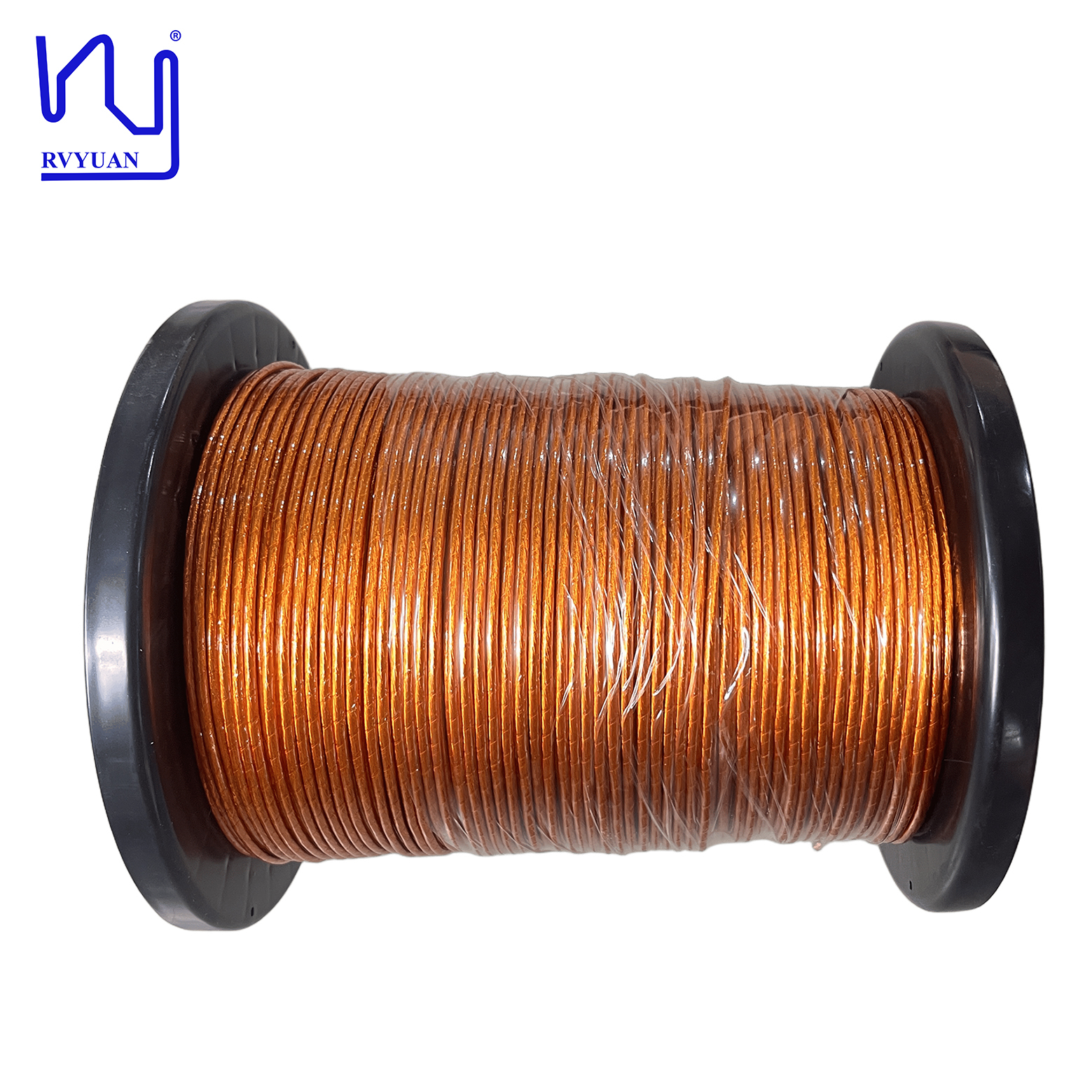

Imagem do produto
Perguntas Frequentes
Posso obter amostras para testes antes de fazer uma encomenda?
Sim. As amostras são gratuitas ou cobradas, mas os custos de envio são suportados pelo cliente.
Qual é o seu prazo de entrega?
Encomendas de amostras: 3-5 dias úteis; encomendas a granel: concluídas no prazo de 15 dias úteis após a confirmação do pedido.
Qual é o processo de aquisição?
Enviar pedido com requisitos → Fabricação de amostras → Aprovação de amostras → Previsão → Fatura proforma (PI) → Confirmação de PI → Acordo de pagamento → Produção → Envio
Posso personalizar produtos com o meu próprio logotipo, tamanho e forma?
Sim, mas o MOQ (Quantidade Mínima de Encomenda) está sujeito a negociação.
Quais são os seus métodos de pagamento?
T/T, D/P, L/C, PayPal.
Que serviços de correio você usa?
FedEx, DHL, TNT, UPS, com descontos de até 80%.
Que equipamento de teste tem?
Medidor de diâmetro a laser, Teste de faíscas de alta tensão, Teste de alongamento, Teste de resfriamento, Teste de resistência à tensão, Teste de soldabilidade, Teste de resistência, etc.
Para que clientes ou mercados são adequados os seus produtos?
Os nossos produtos são ideais para aplicações que exigem soluções de alta eficiência e poupança de espaço em ambientes AC de alta frequência, incluindo eletrónica de potência e fontes de alimentação, carregadores de veículos elétricos,Sistemas de carregamento sem fios, energia verde, comunicações e TI, equipamento médico, robôs industriais, servomotores, etc.
Para que países ou regiões você exportou?
Os principais mercados incluem a Europa e os EUA, bem como a Coreia do Sul, Japão, Índia e Sudeste Asiático.
Como mantém confidenciais as informações dos clientes?
Podemos assinar um acordo de confidencialidade (NDA) a pedido e comprometemo-nos a respeitar estritamente os seus termos durante todo o processo de cooperação.
Todas as especificações estão sujeitas a tolerâncias de fabricação padrão.
