6000V Litz Wire 3UEW-F 0.07X800 para aplicações em veículos
O fio de Litz com fita de poliesterimida é uma solução de enrolamento premium projetada especificamente para veículos de nova geração de energia (NEV).Cabos de cobre esmaltados de 07 mm, agrupados com precisão e bem enrolados com fita de poliesterimida sólida,Esta configuração assegura uma estabilidade estrutural excepcional, particularmente crucial para as filamentos de alta contagem, onde a fita supera as películas, proporcionando uma proteção mecânica superior e resistência à abrasão..
Benefícios do fio de Litz gravado para aplicações NEV
As correntes de CA de alta frequência nos motores dos veículos elétricos, incluindo motores de tração, carregadores de bordo e conversores CC-CC, geram efeitos significativos na pele e na proximidade.levando a perdas de cobre e acúmulo de calorO nosso fio de litz com fita fixa minimiza estas perdas distribuindo a corrente uniformemente por todas as fios isolados, melhorando substancialmente a eficiência e a gestão térmica.
A fita de poliesterimida fornece uma camada de isolamento exterior robusta que protege contra aumentos de tensão, umidade e tensão mecânica durante a inserção da bobina,Deste modo, estendendo a vida útil dos componentes em ambientes automotivos exigentes.
Com fator de enchimento otimizado e impedância uniforme, este fio permite projetos de motores mais leves, mais compactos e mais frios, contribuindo diretamente para um maior alcance do veículo e uma maior confiabilidade.Larguras de fita personalizadas e parâmetros de filamento estão disponíveis para atender aos requisitos específicos da aplicação NEV.
Especificações técnicas
| Ponto |
Requisito técnico |
Valor medido |
Resultado |
| Diâmetro de fio único (mm) |
0.079-0.082 |
0.079 0.080 0.079 0.079080 |
Qualificado |
| Condutor |
0.070±0.001 |
0.069 0.070 0.070 0.070069 |
Qualificado |
| Dose excessiva (mm) |
2.57-2.92 |
2.86 2.70 2.63 2.84 2.85 |
Qualificado |
| Resistência (Ω/m) |
0.00535-0.00636 |
0.005567 0.005703 0.005771 |
Qualificado |
| Resistência dielétrica (V) |
≥ 4000 |
9360 |
Qualificado |
| Configuração |
0.07X32X5X5 |
0.07X32X5X |
Qualificado |
| Superposição da fita (%) |
≥ 50 |
50 |
Qualificado |
| Direção do agrupamento |
S/S/S |
S/S/S |
|
Aplicações
Ideal para transformadores de alta frequência, equipamentos médicos, aplicações aeroespaciais, sensores de precisão e produtos de áudio onde a integridade e a flexibilidade do sinal são críticas.Também adequado para módulos de potência de consumo, automotivas e de fontes de alimentação industriais que exigem uma excelente dissipação de calor.

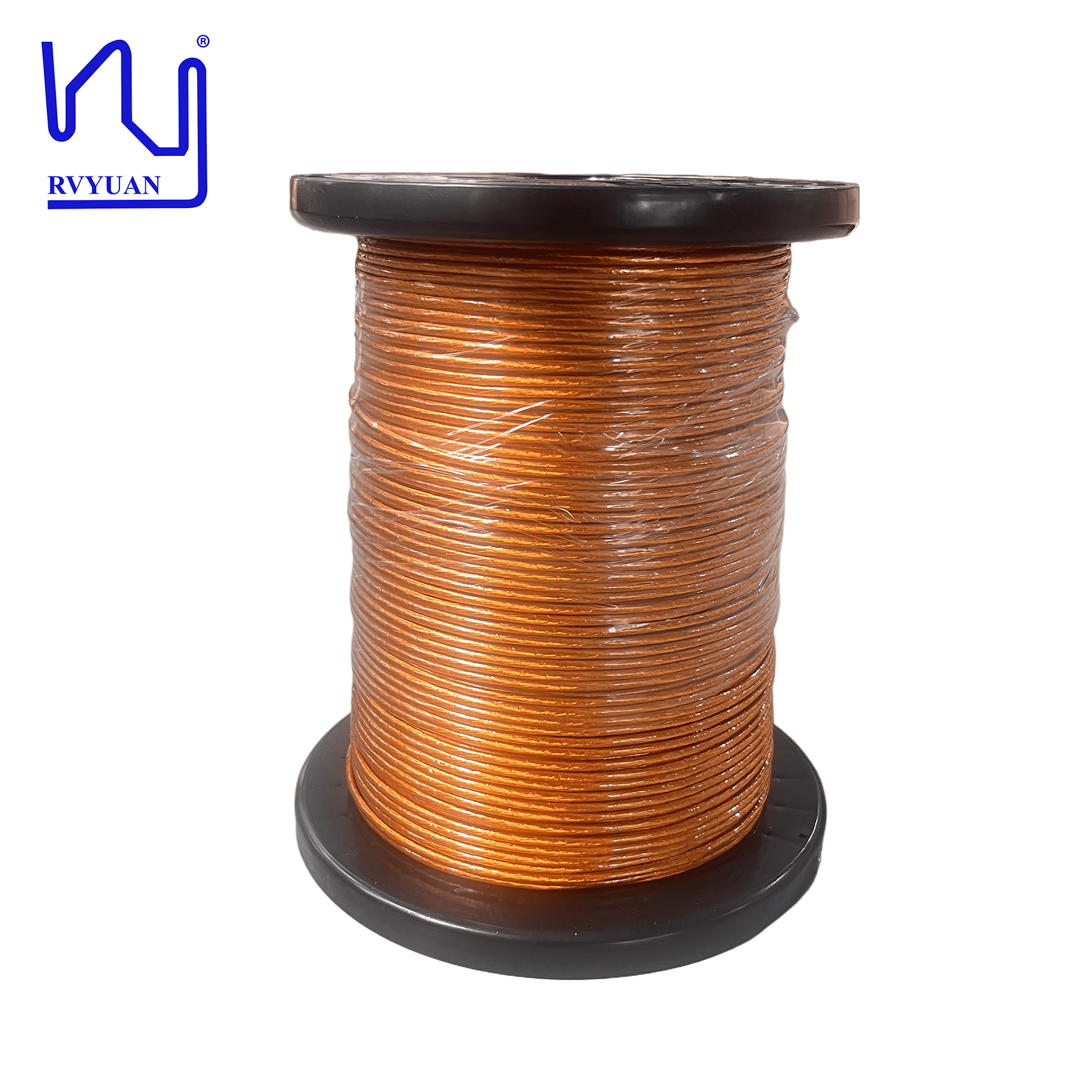

Imagem do produto
Perguntas Frequentes
Posso obter amostras para testes antes de fazer uma encomenda?
Sim. As amostras são gratuitas ou cobradas, mas os custos de envio são suportados pelo cliente.
Qual é o seu prazo de entrega?
Encomendas de amostras: 3-5 dias úteis; encomendas a granel: concluídas no prazo de 15 dias úteis após a confirmação do pedido.
Qual é o processo de aquisição?
Enviar pedido com requisitos → Fabricação de amostras → Aprovação de amostras → Previsão → Fatura proforma (PI) → Confirmação de PI → Acordo de pagamento → Produção → Envio
Posso personalizar produtos com o meu próprio logotipo, tamanho e forma?
Sim, mas o MOQ (Quantidade Mínima de Encomenda) está sujeito a negociação.
Quais são os seus métodos de pagamento?
T/T, D/P, L/C, PayPal.
Que serviços de correio você usa?
FedEx, DHL, TNT, UPS, com descontos de até 80%.
Que equipamento de teste tem?
Medidor de diâmetro a laser, Teste de faíscas de alta tensão, Teste de alongamento, Teste de resfriamento, Teste de resistência à tensão, Teste de soldabilidade, Teste de resistência, etc.
Para que clientes ou mercados são adequados os seus produtos?
Os nossos produtos são ideais para aplicações que exigem soluções de alta eficiência e poupança de espaço em ambientes AC de alta frequência, incluindo eletrónica de potência e fontes de alimentação, carregadores de veículos elétricos,Sistemas de carregamento sem fios, energia verde, comunicações e TI, equipamento médico, robôs industriais, servomotores, etc.
Para que países ou regiões você exportou?
Os principais mercados incluem a Europa e os EUA, bem como a Coreia do Sul, Japão, Índia e Sudeste Asiático.
Como mantém confidenciais as informações dos clientes?
Podemos assinar um acordo de confidencialidade (NDA) a pedido e comprometemo-nos a respeitar estritamente os seus termos durante todo o processo de cooperação.
Todas as especificações estão sujeitas a tolerâncias de fabricação padrão.
