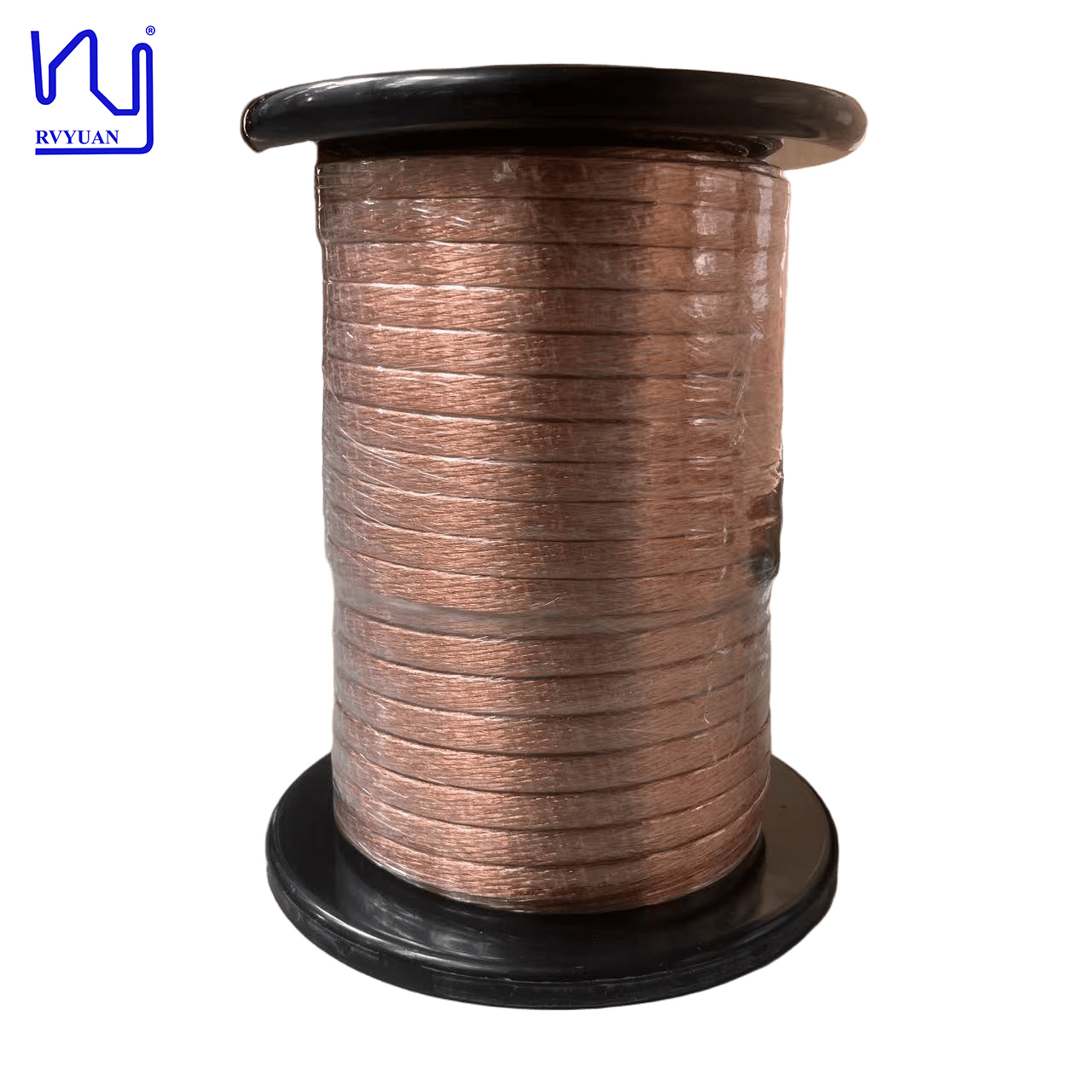

fio retangular de 3500V 2UEW-F-PET (N) 12.1mm×3.4mm Mylar Litz para transformador
Nosso fio retangular Mylar Litz foi projetado para aplicações de alta frequência com espaço limitado, onde a eficiência e o custo são críticos. A construção começa com fio de cobre esmaltado de 0,28 mm, onde 300 fios individuais são torcidos com precisão e comprimidos em um perfil retangular plano medindo 12,1 mm de largura por 3,4 mm de espessura. Isso cria uma relação de aspecto super alta que maximiza a área de superfície do condutor enquanto minimiza a altura total, tornando-o ideal para construções de bobinas compactas.
Especificações Técnicas
Nome:Fio Mylar Litz
Especificações:0,28X300
Modelo:2UEW-F-PET(N)
Nome da fita:ANIMAL DE ESTIMAÇÃO(N)
| Item |
Requisito técnico |
Amostra 1 |
| Diâmetro de fio único (mm) |
0,298-0,313 |
0,300-0,307 |
| Diâmetro do condutor (mm) |
0,28±0,004 |
0,277-0,279 |
| Largura (mm) |
12,1±0,3 |
11h90-12h21 |
| Profundidade (mm) |
3,4±0,2 |
3,20-3,40 |
| Resistência (Ω/m) |
≤0,001039 |
0,000946 |
| Resistência Dielétrica (V) |
≥3500 |
4000 |
| Passo (mm) |
Paralelo |
Paralelo |
| Nº de fios |
300 |
15x5x4 |
| Sobreposição de fita (%) |
≥50 |
54 |
| Enrolamento |
SEM rachadura |
OK |
Aplicativos
Os casos de uso típicos incluem transformadores de alta frequência, indutores e módulos de potência aplicados em fontes de alimentação de consumo, automotivas e industriais, onde é necessária uma excelente dissipação de calor. Este fio Mylar Litz fornece uma solução abrangente que oferece flexibilidade de fator de forma, confiabilidade elétrica e isolamento econômico.
Perguntas frequentes
Posso obter amostras para teste antes de fazer um pedido em lote?
Sim. As amostras são gratuitas ou cobradas, mas o custo de envio é suportado pelo cliente.
Qual é o seu prazo de entrega?
Pedidos de amostra: 3-5 dias úteis; pedidos em grandes quantidades: concluídos em até 15 dias úteis após a confirmação do pedido.
Qual é o processo de aquisição?
Enviar consulta com requisitos → Fabricação de amostra → Aprovação de amostra → Cotação → Fatura pró-forma (PI) → Confirmação de PI → Acordo de pagamento → Produção → Remessa
Posso personalizar produtos com meu próprio logotipo, tamanho e formato?
Sim, mas o MOQ (Quantidade Mínima de Encomenda) está sujeito a negociação.
Quais são seus métodos de pagamento?
T/T, D/P, L/C, PayPal.
Quais serviços de correio você usa?
FedEx, DHL, TNT, UPS, com descontos de até 80%.
Que equipamento de teste você possui?
Medidor de diâmetro a laser, testador de faísca de alta tensão, testador de alongamento, testador de mola, testador de tensão suportável, testador de soldabilidade, testador de resistência etc.
Para quais clientes ou mercados seus produtos são adequados?
Nossos produtos são ideais para aplicações que exigem soluções de alta eficiência e economia de espaço em ambientes CA de alta frequência, incluindo eletrônica de potência e fontes de alimentação, carregadores de bordo de veículos elétricos, sistemas de carregamento sem fio, energia verde, comunicações e TI, equipamentos médicos, robôs industriais, servo motores, etc.
Para quais países ou regiões você exportou?
Os principais mercados incluem a Europa e os EUA, bem como a Coreia do Sul, o Japão, a Índia e o Sudeste Asiático.
Como você mantém as informações dos clientes confidenciais?
Podemos assinar um acordo de confidencialidade (NDA) mediante solicitação e nos comprometer a cumprir rigorosamente seus termos durante todo o processo de cooperação.
Todas as especificações estão sujeitas a tolerâncias padrão de fabricação. Entre em contato conosco para discutir seus requisitos específicos de enrolamento e para obter fichas técnicas detalhadas e especificações personalizadas.
