Informação detalhada

Shape:	Rectangular	Width: thickness:	25:1
Applications:	Motor winding	Thermal Grade:	220
Key word:	2mm Enameled Copper Flat Winding Wire Thermal Class 220 Grade For Automotive
Destacar:	2.0 mm de fio de cobre plano esmaltado , Fio de cobre retangular resistente a altas temperaturas , Fio de cobre esmaltado de 0.15mm para alta temperatura

Descrição de produto

2.0mm*0.15mm Nilo de cobre plano esmaltado resistente a altas temperaturas

Visão geral do produto

Este fio de cobre esmaltado plano resistente a altas temperaturas oferece um desempenho superior para aplicações eletromagnéticas exigentes que exigem um design compacto, alta eficiência,e excelente gestão térmica.

Vantagens em relação ao fio redondo tradicional

Fator de preenchimento de ranhuras mais elevado:Permite mais material condutor dentro do mesmo espaço de enrolamento, aumentando a densidade de potência e tornando o equipamento mais compacto e eficiente
Excelente dissipação de calor:A forma do fio plano fornece uma área de contato maior com slots do núcleo do estator, resultando em um caminho de condução de calor mais curto, melhor dissipação de calor e menor aumento de temperatura
Excelente estabilidade mecânica:A estrutura robusta após o enrolamento proporciona uma melhor resistência às forças eletromagnéticas e às tensões térmicas, reduzindo a deformação nos motores de alta velocidade
Redução das perdas da corrente de Eddy:Para aplicações de alta frequência, vários fios planos finos podem ser enrolados em paralelo ou trançados para minimizar as perdas do efeito de pele e efeito de proximidade

O fio de cobre plano esmaltado é excelente em dispositivos eletromagnéticos que exigem alto manuseio de corrente, alta eficiência, densidade de potência,e design compacto, particularmente relevantes para veículos elétricos e aplicações de eficiência energética.

Especificações técnicas e resultados dos ensaios

Ponto	Características	Padrão	Resultado do ensaio
1	Aparência	Suave, Igualdade	Está bem.
2	Diâmetro do condutor (mm)	W: 2,00 ± 0.060 T: 0,15 ± 0.009	W: 2.002 T: 0.153
3	Espessura do isolamento (mm)	W: 0,010-0.020 T: 0,030-0.032	W: 0,010-0.020 T: 0,030-0.032
4	Diâmetro global (mm)	W: 2.100 T: 0.200	W: 2.022 T: 0.185
5	Furo de alfinete (estado normal)	Max. ≤ 3 peças/m	0
6	Prolongamento (%)	Min ≥ 30%	42
7	Flexibilidade e adesão	Sem crack.	Está bem.
8	Resistência do condutor (Ω/km, 20°C)	Max 64.03	57.96
9	Voltagem de ruptura (CA)	Min 0,7 KV	1.5
10	Choque de calor	Sem crack.	Está bem.

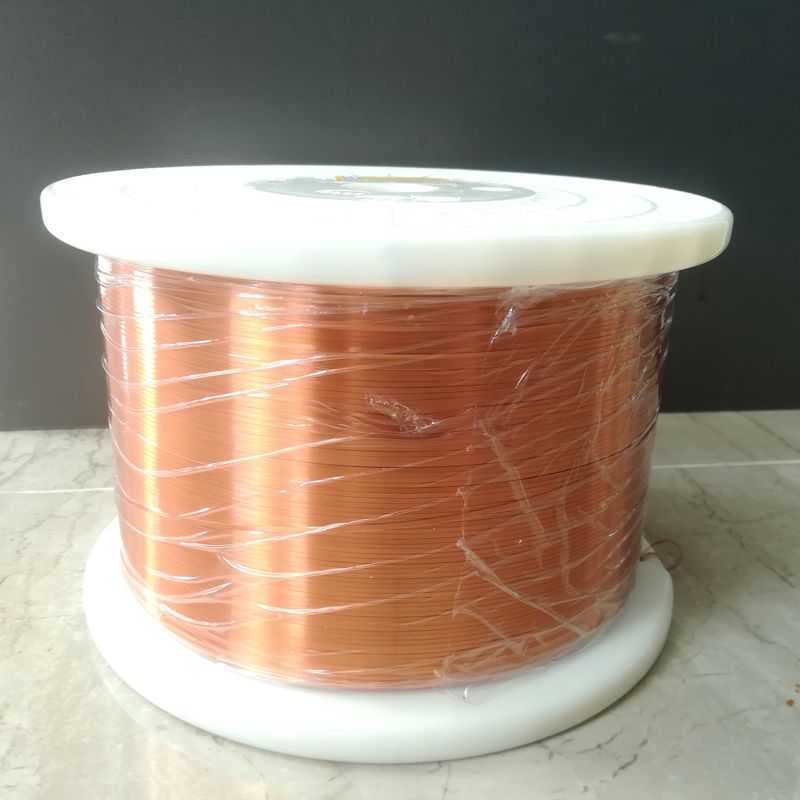

Imagem do produto

etiqueta:

Place of Origin:	China
Marca:	RVYUAN
Certificação:	IEC/NEMA/JIS/RoHS/ISO
Model Number:	Class 220

Minimum Order Quantity:	10kg
Preço:	Negociável
Packaging Details:	Spool with carton
Delivery Time:	2-15 workding days
Payment Terms:	T/T
Supply Ability:	Satisfy your demand
