Fio de enrolamento isolado de cobre do transformador Fio de enrolamento de bobina de fio plano Fio de enrolamento esmaltado para motor submersível

Transformer Copper Insulated Winding Wire Flat Wire Coil Winding Enameled Winding Wire for Submersible Motor

Informação Básica

Place of Origin:	China
Marca:	RVYUAN
Certificação:	IEC/NEMA/JIS/RoHS/ISO
Model Number:	Class 220

Minimum Order Quantity:	10kg
Preço:	Negociável
Packaging Details:	Spool with carton
Delivery Time:	2-15 workding days
Payment Terms:	T/T
Supply Ability:	Satisfy your demand

Melhor preço contacto

Informação detalhada

Shape:	Rectangular	Width: thickness:	25:1
Applications:	Motor winding	Thermal Grade:	220
Key word:	Transformer Copper Insulated Winding Wire Flat Wire Coil Winding Enameled Winding Wire for Submersible Motor
Destacar:	Arame de enrolamento isolado de cobre para transformadores , de fios planos de bobina de enrolamento de fios esmaltados , Fios de cobre retangulares de motores submersíveis

Descrição de produto

Fio de enrolamento isolado de cobre do transformador Fio de enrolamento de bobina de fio plano Fio de enrolamento esmaltado para motor submersível

Visão geral do produto

Fio enrolado de cobre plano esmaltado de alto desempenho projetado especificamente para motores submersíveis e aplicações de eletrificação automotiva.

Aplicativos

Eletrificação Automotiva (Área Chave de Crescimento):

Motores de acionamento de veículos de nova energia:Atualmente a área de aplicação mais popular para motores de fio plano. Motores de fio plano que empregam enrolamentos "Hairpin" ou tecnologia "I-pin" oferecem vantagens significativas, incluindo alta densidade de potência, alta eficiência, excelente dissipação de calor e tamanho compacto, melhorando efetivamente o alcance e o desempenho do veículo elétrico.
Componentes de alta tensão para veículos de nova energia:Aplicações em carregadores integrados, indutores e enrolamentos de transformadores em conversores DC-DC.

Especificações técnicas e resultados de testes

Item	Características	Padrão	Resultado do teste
1	Aparência	Suave, Igualdade	OK
2	Diâmetro do condutor (mm)	W: 2,00 ±0,060 T: 0,15 ±0,009	W: 2.002 T: 0,153
3	Espessura do Isolamento (mm)	W: 0,010-0,020 T: 0,030-0,032	W: 0,010-0,020 T: 0,030-0,032
4	Diâmetro total (mm)	W: 2.100 T: 0,200	W: 2.022 T: 0,185
5	Pinhole (estado normal)	Máx. ≤ 3 unidades/m	0
6	Alongamento (%)	Mínimo ≥ 30%	42
7	Flexibilidade e Adesão	Sem rachadura	OK
8	Resistência do condutor (Ω/km, 20℃)	Máx. 64,03	57,96
9	Tensão de ruptura (CA)	Mínimo 0,7 KV	1,5
10	Choque térmico	Sem rachadura	OK

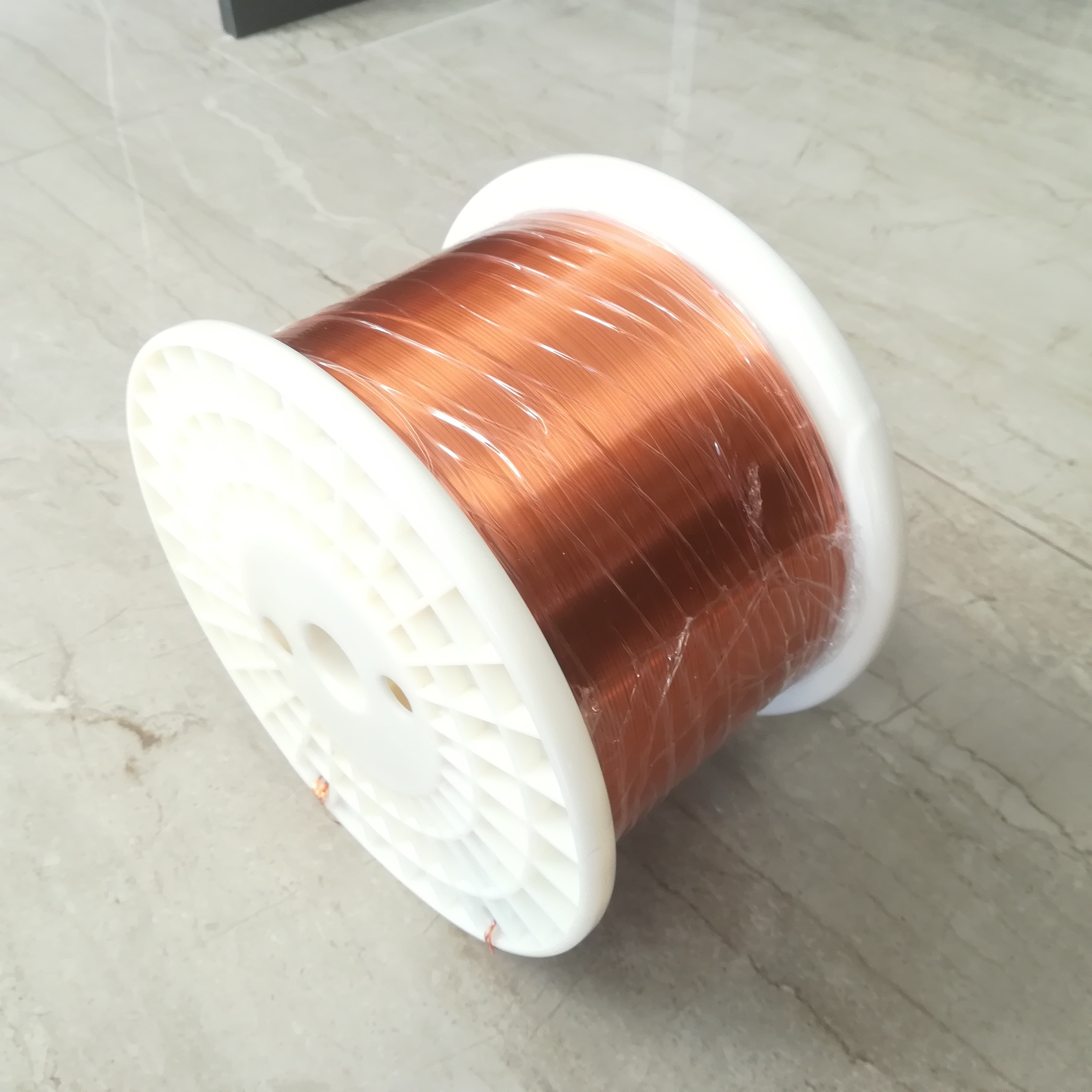

Imagem do produto
