| Tipo de condutor: | sólido | Material: | Cobre |
|---|---|---|---|
| Forma: | Retangular | Largura: | 2,0 mm |
| Tipo: | Isolado | Certificados: | RoHS/UL/SGS/ISO9001:2008 |

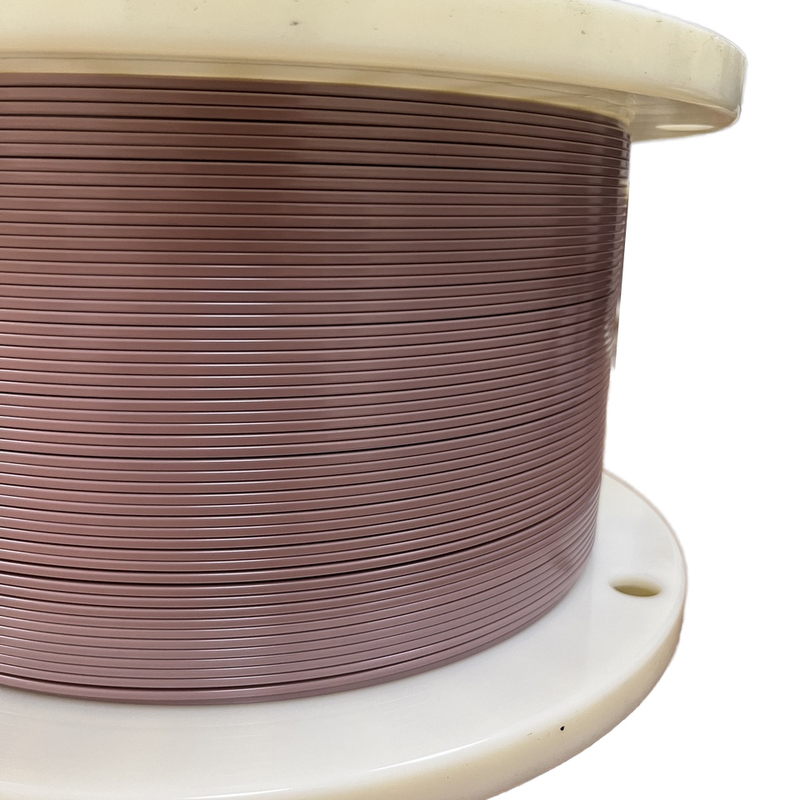

| Nome do produto: | Fio de alta temperatura PEEK 2,0 mm 4,0 mm 5,0 mm fio de cobre plano esmaltado | Grossura: | 1,4 mm |
| Destacar: | Fios de cobre planos esmaltados PEEK,Dispositivo médico PEEK,Arame de cobre retangular para uso médico |
||
O fio PEEK é usado em uma variedade de aplicações devido às suas propriedades excepcionais.
Em geral, o fio PEEK é valorizado pela sua capacidade de funcionar de forma confiável em condições exigentes, tornando-o adequado para aplicações de alto desempenho em várias indústrias.
| Não. | Ponto | Especificações | Dados de medição (W607010 2A250904) | Dados de medição (W607010 2B250904) | Equipamento de medição |
|---|---|---|---|---|---|
| 1 | Largura de cobre | 1.980-2.020 mm | 2.004 | 2.005 | Mircometro |
| 2 | Espessura de cobre | 1.380-1.420 mm | 1.400 | 1.399 | Mircometro |
| 3 | Largura global | 2.300-2.360 mm | 2.324 | 2.321 | Mircometro |
| 4 | Espessura global | 1.700-1.760 mm | 1.732 | 1.731 | Mircometro |
| 5 | Radius de cobre | 0.350-0.450 mm | 0.375 | 0.408 | Microscópio |
| 6 | Radius de cobre | 0.385 | 0.412 | Microscópio | |
| 7 | Radius de cobre | 0.399 | 0.411 | Microscópio | |
| 8 | Radius de cobre | 0.404 | 0.407 | Microscópio | |
| 9 | Espessura da camada de isolamento | 0.145-0.185mm | 0.170 | 0.159 | Microscópio |
| 10 | Espessura da camada de isolamento | 0.162 | 0.155 | Microscópio | |
| 11 | Espessura da camada de isolamento | 0.155 | 0.161 | Microscópio | |
| 12 | Espessura da camada de isolamento | 0.167 | 0.165 | Microscópio | |
| 13 | Espessura da camada de isolamento | 0.152 | 0.155 | Microscópio | |
| 14 | Espessura da camada de isolamento | 0.161 | 0.159 | Microscópio | |
| 15 | Espessura da camada de isolamento do raio | 0.145-0.185mm | 0.156 | 0.158 | Microscópio |
| 16 | Espessura da camada de isolamento do raio | 0.159 | 0.155 | Microscópio | |
| 17 | Espessura da camada de isolamento do raio | 0.154 | 0.159 | Microscópio | |
| 18 | Espessura da camada de isolamento do raio | 0.160 | 0.165 | Microscópio | |
| 19 | Cobre | T1 | Está bem. | Certificado de material | |
| 20 | Revestimento/grado de temperatura | 240°C | Está bem. | Certificado de material | |
| 21 | Extensão | ≥ 40% | 46 | 48 | Teste de tração |
| 22 | Ângulo de volta da mola | / | 5.186 | 5.098 | Teste automático de retorno da mola |
| 23 | Flexibilidade | Após o enrolamento com hastes redondas de diâmetro Ø 2,0 mm e Ø 3,0 mm, não deve haver rachaduras na camada de isolamento. | Está bem. | Está bem. | Visuais |
| 24 | Adesão | ≤ 3,00 mm | 0.394 | 0.671 | Teste de tração e microscópio |
| 25 | 20°C Resistência do condutor | ≤ 6,673 Ω/km | 6.350 | 6.360 | Teste de resistência do condutor |
| 26 | BDV | ≥ 12000 V | 22010 | 21170 | Teste de tensão automático |
| 27 | PDIV | ≥ 1300 RMS (25°C,50V/S,50Hz,100Pc) | 1425 | 1429 | Teste de PDIV |
| 28 | Choque térmico | Após o cozimento a 240 °C durante 30 minutos, a camada de isolamento não deve apresentar rachaduras. | Está bem. | Forno | |
| 29 | Inspecção de defeitos | Furo de pinho de alta tensão: DC 3000V, 16uA | 0 | 0 | Sistema de inspecção em linha |
| 30 | Reboque e peso | Fase de amostragem:P-30,25±15kg Massa do produto em:PC-630B,160±60kg | P-30 | P-30 | Visuais |
