Class 220 0.2mmx1.0mm Enameled Flat Magnet Wire for Motor Winding

Informação Básica

Lugar de origem:	China
Marca:	RVYUAN
Certificação:	IEC/NEMA/JIS/RoHS/ISO
Número do modelo:	Classe 220

Quantidade de ordem mínima:	10 kg
Preço:	negotiable
Detalhes da embalagem:	Carreteira com cartão
Tempo de entrega:	2 a 15 dias úteis
Termos de pagamento:	T/T/PAYPAL
Habilidade da fonte:	Satisfazer a sua demanda

Melhor preço contacto

Informação detalhada

Forma:	Rectangular	Dimensão do condutor (largura):	1.0 mm
Espessura da camada de isolamento unilateral (largura):	0.2 mm	aplicações:	motor, transformador
Grau Térmico:	220	Palavra-chave:	Fio de Magneto Chato Esmaltado 220 0,2mmx1,0mm Para Enrolamento
Classificação térmica:	220	Revestimento esmaltado:	A.I.W
Destacar:	Class 220 enameled flat magnet wire , 0.2mmx1.0mm motor winding wire , rectangular copper magnet wire

Descrição de produto

Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire For Winding

Product Specifications

Attribute	Value
Shape	Rectangular
Conductor Dimension (Width)	1.0mm
Unilateral Insulation Layer Thickness (Width)	0.2mm
Applications	Motor, transformer
Thermal Grade	220
Thermal Rating	220
Enamel Coating	AIW

Product Description

This Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire is specifically designed for winding applications in motors and transformers, offering superior performance in compact spaces.

Key Advantages

Designed for modern electronic and electrical applications requiring "light, thin, short and small" components
Ideal for automotive applications where space and weight savings are critical
Manufacturing capability for ultra-thin flat wires down to 0.04mm with width-to-thickness ratios up to 25:1

Technical Specifications

Item	Conductor dimension		Insulation thickness		Overall dimension		Dielectric breakdown voltage (kV)	Conductor resistance (Ω/km 20℃)
Item	T (mm)	W (mm)	T (mm)	W (mm)	T (mm)	W (mm)	Dielectric breakdown voltage (kV)	Conductor resistance (Ω/km 20℃)
SPEC AVE	0.200	1.000	0.025	0.0025	/	/
Max	0.209	1.060	0.040	0.004	0.250	1.100		96.380
Min	0.191	0.940	0.010	0.010			0.700
No. 1	0.195	1.00	0.012	0.011	0.218	1.024	1.254	88.470
Avg	0.195	1.003	0.012	0.011	0.218	1.024	1.416
Result	OK

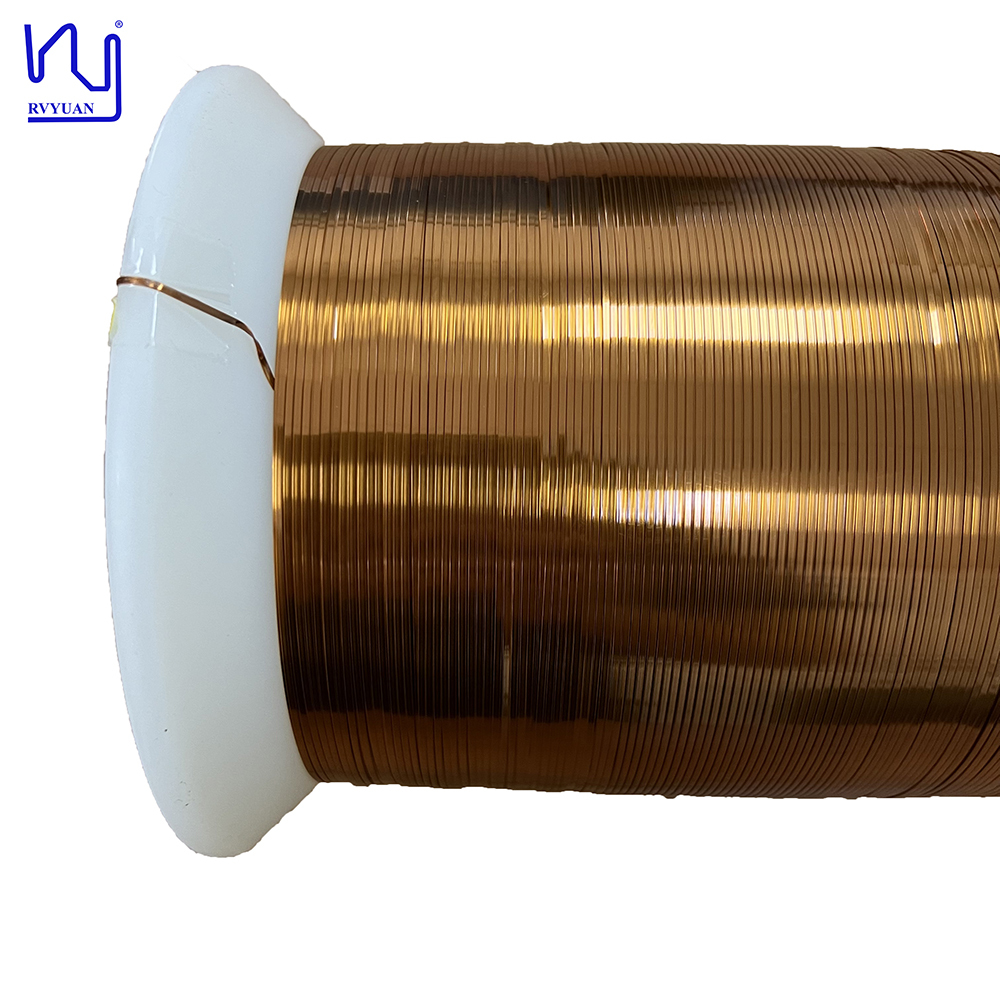

Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire product photo
